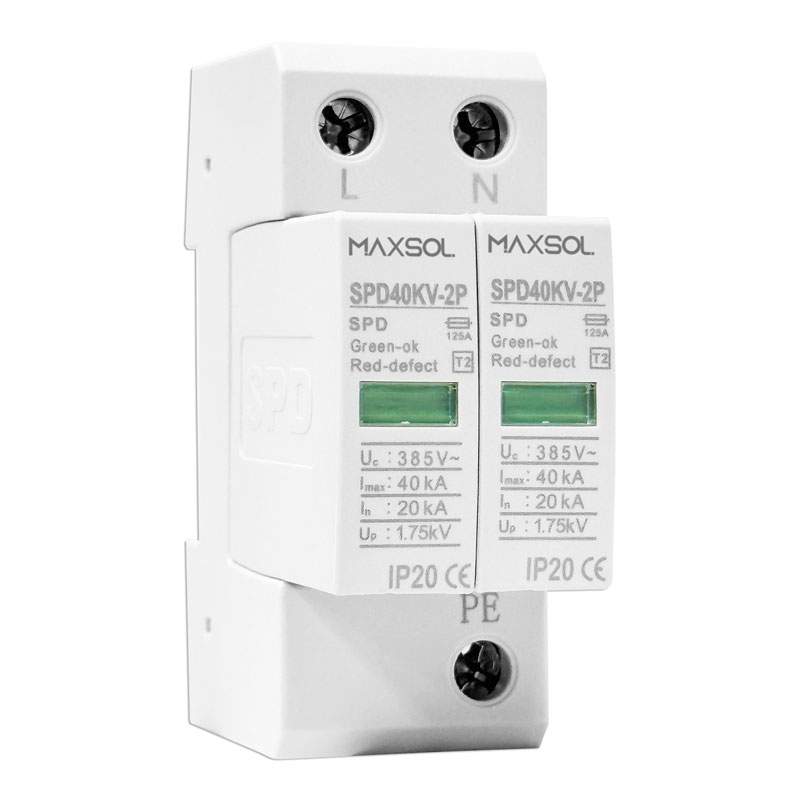

Protector industrial contra sobretensiones de 20–40 kA para carril DIN
ModeloSPD40KV-2P
Protector contra sobretensiones para carril DIN, con corriente nominal de descarga de 20 kA, máxima de 40 kA, tensión Uc de 385 V, indicador de fallo y contactos de señalización remota.
Características
- Protector de alimentación 20-40KA contra sobretensiones y rayos
- Tensión de trabajo continua máxima AC Uc:385V
- Corriente nominal de descarga (8/20μS) In: 20KA
- Corriente máxima de descarga (8/20μS) Imax :40KA
- Tiempo de respuesta tA :≤25nS
- Nivel de protección: IP20
- Rango de temperatura Tu: -40°C...+80°C
- Ancho de instalación: 2mods
- Soporte de instalación: 35mmDIN
- Características de los terminales Un/ln. Cableado de señal remota: AC:250V/0.5A; DC:250V/0.1A, 125V/0.2A, 75V/0.5A
SPD40KV-2P
Especificaciones
Especificaciones
- Modelo
- SPD40KV-2P
- Tensión nominal de funcionamiento CA (Un)
- 230V / 50Hz
- Máxima tensión de funcionamiento continuo (Uc)
- 385V
- Corriente de descarga nominal (8/20 μs) (In)
- 20 kA
- Corriente máxima de descarga (8/20 μs) (Imax)
- 40 kA
- Nivel de protección del voltaje (Up)
- ≤ 1,75 kV
- Tiempo de respuesta (tA)
- ≤ 25 ns
- Fusible de respaldo
- 160 A
- Capacidad frente a cortocircuitos
- 25 kA / 50 Hz
- Rango de temperatura de funcionamiento
- -40℃ ~ +80℃
- Método de cableado de instalación
- Conexión paralela
- Especificación de cableado
- Cable multifilar de 16 mm²
- Estado de funcionamiento / indicación de fallo
- Verde / Rojo
- Material de la carcasa
- Plástico PBT ignífugo (rojo; gris opcional), UL94-V0
- Anchura de instalación
- 2 módulos (2P)
- Soporte de instalación
- Carril DIN de 35 mm
- Nivel de protección
- IP20
- Tipo de contacto remoto
- Cambio de contacto
- Características de los terminales
- Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A - Cableado remoto de la terminal de señalización
- Cable unifilar o multifilar de hasta 1.5 mm²
