Cómo calcular la energía solar para un equipo PoE exterior
Aprende a medir el consumo PoE y dimensionar batería y panel solar según las pérdidas, la autonomía y el mes de menor producción solar.
Por Maxsol Team

Para calcular los requisitos de energía solar de un dispositivo PoE exterior, hay que partir del consumo real de toda la instalación, no solo de la potencia nominal del equipo. Mida o estime la carga en vatios, aplique su ciclo de funcionamiento, añada las pérdidas del convertidor y del cableado, y convierta el resultado en vatios-hora diarios.
Después, defina la autonomía necesaria y dimensione por separado el almacenamiento y el panel. La batería debe cubrir la energía diaria durante los días de autonomía elegidos; el campo solar debe suministrar esa energía durante el mes de diseño y, si se exige, recuperar la reserva consumida. La compatibilidad PoE —tensión, polaridad, pinout y protocolo— es una comprobación independiente del balance energético.
Defina toda la carga PoE y su ciclo de funcionamiento
El primer paso consiste en delimitar qué elementos recibirán energía del sistema solar. Una instalación aparentemente formada por una sola cámara puede incluir también un radio, un switch, un inyector o convertidor PoE, sensores, iluminación infrarroja y equipos auxiliares.
Prepare una lista con los siguientes datos:
- Potencia del dispositivo alimentado, preferiblemente medida.
- Estado operativo que produce el mayor consumo normal.
- Horas diarias en cada estado.
- Número de dispositivos simultáneos.
- Consumo propio del equipo de red.
- Cargas auxiliares conectadas directamente a la batería o al bus DC.
- Arranques, calefactores, iluminadores o transmisiones que puedan elevar temporalmente la demanda.
Para cada carga:
Energía diaria = potencia × horas de funcionamiento
Si una cámara consume 9 W durante 16 horas y 14 W durante 8 horas debido al iluminador nocturno:
- Periodo diurno: 9 W × 16 h = 144 Wh
- Periodo nocturno: 14 W × 8 h = 112 Wh
- Demanda diaria del dispositivo: 256 Wh
Este cálculo todavía no incluye el convertidor, el cableado ni otros equipos.
Utilice consumo medido siempre que sea posible
La potencia indicada en una ficha técnica puede representar un máximo, un valor típico o solamente el consumo del dispositivo alimentado. Para diseñar un sistema aislado resulta más útil medir tensión y corriente en condiciones representativas:
Potencia = tensión × corriente
En corriente continua, una lectura de 12,6 V y 1,9 A equivale a:
12,6 V × 1,9 A = 23,94 W
Si se mide en la entrada del conjunto completo —convertidor, enlace Ethernet y dispositivo final funcionando—, la lectura ya incorpora buena parte de las pérdidas aguas abajo. Esto reduce el riesgo de omitir consumos, pero exige no volver a sumarlos por duplicado.
Cuando existen varias cámaras o puertos PoE, conviene calcular primero el presupuesto de potencia de la red. La guía sobre cómo calcular el presupuesto PoE para cámaras de seguridad explica cómo separar la potencia por puerto, la carga total y la capacidad del equipo de alimentación.
Añada las pérdidas del convertidor, el cable y los auxiliares
La energía que sale de la batería siempre es superior a la que finalmente recibe el dispositivo. Entre ambos puntos pueden intervenir conversión DC-DC, alimentación PoE, conectores, protecciones y resistencia del cable.
Hay dos métodos válidos para incorporar estas pérdidas.
Método 1: medir en el origen de alimentación
Mida la corriente en el bus DC que alimentará la instalación definitiva, con:
- El convertidor real.
- La longitud final de cable.
- El dispositivo en su modo de mayor consumo normal.
- Los accesorios activos.
- La tensión prevista del sistema.
La potencia medida en ese punto se utiliza directamente para calcular los Wh diarios. Es el método más práctico cuando ya se dispone de los componentes.
Aun así, hay que medir por separado las cargas que no estén incluidas, como un controlador adicional, un switch o un ventilador de armario.
Método 2: calcular cada etapa
Si todavía no se puede montar el sistema, calcule las etapas por separado:
Potencia de entrada del convertidor = potencia de salida PoE ÷ eficiencia del convertidor
Después, añada las pérdidas de cable y los consumos auxiliares:
Potencia total desde la batería = potencia de entrada del convertidor + pérdidas de cable + cargas auxiliares
La eficiencia utilizada debe proceder de datos aplicables a la tensión y carga concretas, o de una medición. No conviene usar como valor de diseño una eficiencia máxima publicada, porque el rendimiento puede variar con la relación entre tensión de entrada y salida, la corriente y la temperatura.

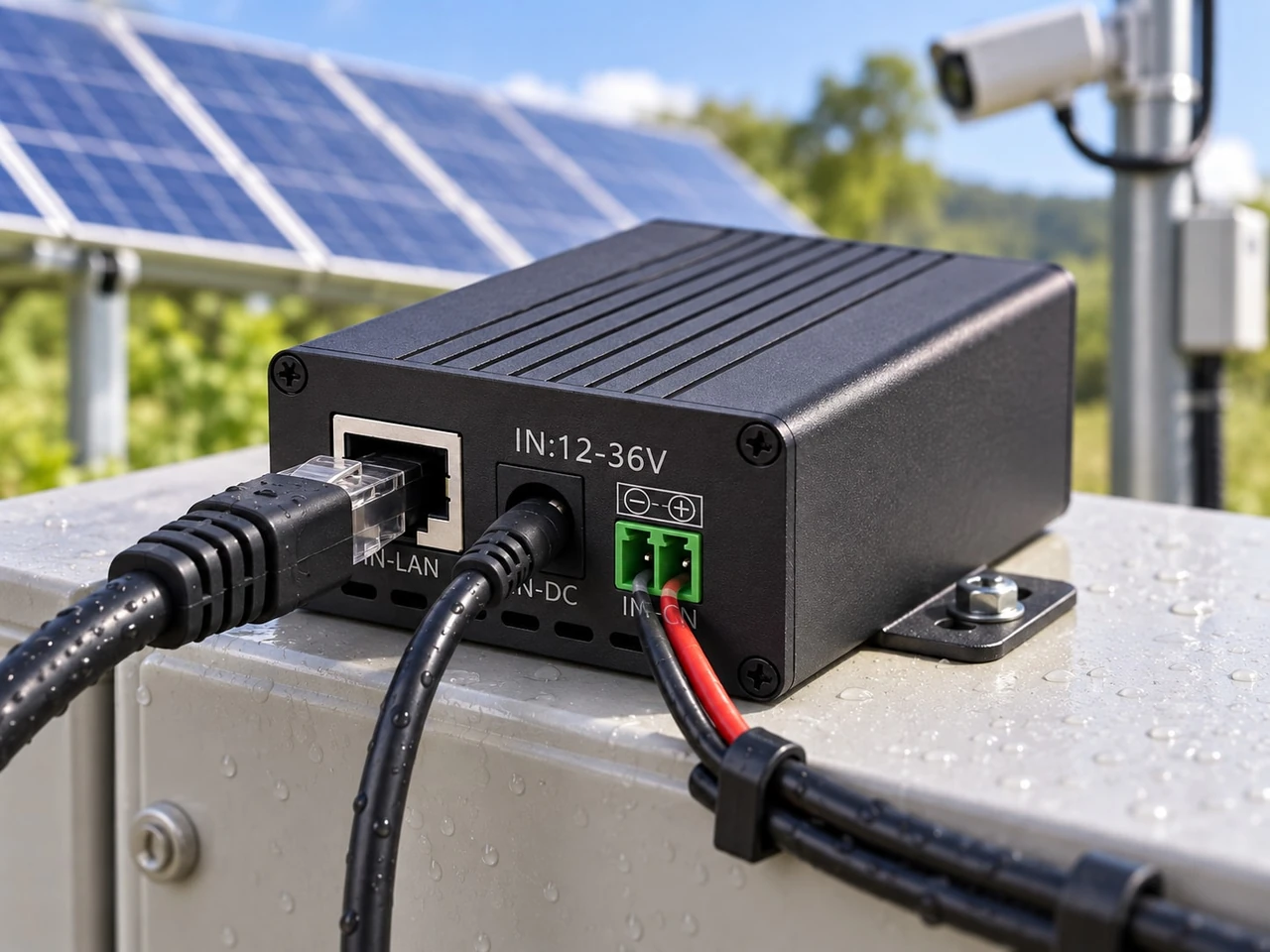

Por ejemplo, el convertidor DC a PoE Maxsol POE24V admite una entrada de 12-36 V DC y proporciona una salida PoE ajustable de 12-57 V, Ethernet Gigabit y pantalla LCD de tensión. Su eficiencia documentada de hasta el 94 % es un máximo, no un rendimiento garantizado para cualquier punto de trabajo. Además, con conversión de 12 V a 48 V, la carga continua documentada no debe superar 30 W.
Pérdidas en el cable
La pérdida resistiva puede calcularse mediante:
Pérdida del cable = I² × R
Donde:
- I es la corriente que circula por el conductor.
- R es la resistencia total del recorrido de ida y vuelta.
La caída de tensión también debe mantenerse dentro del margen admitido por el equipo:
Caída de tensión = I × R
En un enlace PoE, la corriente, el calibre del conductor, la longitud, los pares utilizados y la calidad de las terminaciones influyen en la pérdida. En el tramo de baja tensión entre batería y convertidor, la corriente puede ser relativamente elevada; por ello, un cable corto y correctamente dimensionado puede ser tan importante como el propio enlace Ethernet.
No añada un porcentaje genérico si ya ha medido la potencia en la batería con el cableado definitivo. Eso contabilizaría dos veces la misma pérdida.
Convierta la potencia en demanda energética diaria
Una vez definida la potencia de entrada de cada carga, conviértala en Wh/día. La fórmula general es:
E diaria = Σ (P de cada estado × horas en ese estado)
Para cargas continuas:
E diaria = potencia total × 24 h
La siguiente tabla resume el proceso:
| Elemento | Dato necesario | Cálculo |
|---|---|---|
| Dispositivo PoE | Potencia y horas por estado | W × h |
| Convertidor | Consumo medido o eficiencia verificada | W de salida ÷ eficiencia |
| Cableado | Corriente y resistencia, o medición completa | I² × R |
| Equipos auxiliares | Potencia y ciclo de uso | W × h |
| Demanda total | Suma de todas las energías | Wh/día |
Ejemplo de cálculo basado en una medición
Supongamos que la instalación completa consume 24 W medidos en el bus DC y funciona continuamente:
24 W × 24 h = 576 Wh/día
Los 576 Wh/día representan la demanda de diseño en el punto donde se realizó la medición. No deben confundirse con una batería nominal de 576 Wh: la energía nominal de una batería no equivale a energía útil entregada, porque deben considerarse el límite de descarga definido, las pérdidas posteriores y las condiciones de funcionamiento.
Si el equipo cambia de consumo durante el día, no utilice simplemente su valor máximo durante 24 horas salvo que ese sea realmente el caso de diseño. Dividir la jornada en periodos ofrece un resultado más preciso y permite identificar qué funciones dominan la demanda.
Seleccione la autonomía y los supuestos de almacenamiento útil
La autonomía indica cuánto tiempo debe funcionar la instalación sin recibir energía solar suficiente. Se expresa normalmente en días:
Energía útil requerida = energía diaria × días de autonomía
Siguiendo el ejemplo anterior, para dos días:
576 Wh/día × 2 días = 1.152 Wh útiles
Este valor es la energía que debe llegar al punto de referencia de la carga. Todavía no es la capacidad nominal que debe figurar en la batería.
Para pasar de energía útil requerida a capacidad nominal:
Capacidad nominal mínima = energía útil requerida ÷ (fracción utilizable × rendimiento de entrega)
La fracción utilizable y el rendimiento de entrega deben establecerse según:
- Química y especificaciones de la batería.
- Límites configurados por el sistema de gestión.
- Tensión mínima aceptada por las cargas.
- Temperatura prevista.
- Corriente de descarga.
- Pérdidas entre batería y dispositivos.
- Objetivos de vida útil del proyecto.
No existe un porcentaje utilizable universal. Tampoco se debe deducir la autonomía dividiendo directamente los Wh nominales de una batería entre la carga sin considerar estos factores.
Comparación de capacidades nominales documentadas
Como referencias de cálculo, Maxsol documenta dos sistemas con panel, batería LiFePO4, controlador MPPT y tres salidas DC de 12 V:
| Sistema | Panel documentado | Batería nominal documentada | Salidas |
|---|---|---|---|
| Sistema solar Maxsol CS8040 de 80 W y 576 Wh | 80 W monocristalino | 12,8 V, 45 Ah, 576 Wh | Tres DC de 12 V |
| Sistema solar Maxsol CS12060 de 120 W y 768 Wh | 120 W monocristalino | 12,8 V, 60 Ah, 768 Wh | Tres DC de 12 V |
Estos valores permiten comparar la potencia nominal del panel y el almacenamiento nominal, pero no establecen por sí solos la autonomía de una instalación. Para comprobar si uno de ellos encaja, hay que aplicar a la demanda calculada la fracción utilizable, las pérdidas y los criterios ambientales definidos para el proyecto.
Si el sistema alimenta cámaras de vigilancia, la metodología de dimensionamiento de un sistema solar aislado para CCTV ayuda a relacionar la energía diaria, la batería y el generador fotovoltaico sin confundir sus funciones.
Estime el aporte solar del mes de diseño
El panel no debe dimensionarse con una media anual si la instalación tiene que funcionar durante el periodo menos favorable. Debe utilizarse la irradiación solar correspondiente al emplazamiento, orientación, inclinación y mes de diseño.
En España, el recurso solar varía según la ubicación, la época del año, el relieve y el sombreado local. Obtenga las horas solares pico o la irradiación equivalente de una fuente técnica adecuada para las coordenadas del proyecto. No sustituya este dato por una cifra genérica nacional.
Para mantener el balance energético diario:
Potencia mínima del panel = E diaria ÷ (horas solares pico del mes de diseño × factor global del sistema)
El factor global debe representar, según el punto de referencia elegido:
- Pérdidas por temperatura del módulo.
- Orientación e inclinación.
- Suciedad y tolerancias.
- Cableado.
- Controlador de carga.
- Conversión y almacenamiento, si aún no están incluidos.
- Sombreado previsto.
No utilice un factor arbitrario ni mezcle pérdidas que ya formen parte de la energía medida.
Incluya la recuperación de la batería cuando sea necesaria
Equilibrar el consumo medio diario no garantiza que el sistema recupere rápidamente una batería descargada después de varios días desfavorables. Si el proyecto exige restaurar una reserva en un número concreto de días, añada esa energía:
E solar diaria requerida = E de carga diaria + (E de reserva que se desea recuperar ÷ días de recuperación)
Después:
Potencia del panel = E solar diaria requerida ÷ (horas solares pico × factor global)
En el ejemplo de 576 Wh/día y una reserva útil de 1.152 Wh, si se define un periodo de recuperación de R días:
E solar diaria requerida = 576 Wh + (1.152 Wh ÷ R)
Y la potencia del panel será:
P panel = [576 + (1.152 ÷ R)] ÷ (H × K)
Donde:
- R es el plazo de recuperación elegido.
- H son las horas solares pico del mes de diseño.
- K es el factor global verificado para el sistema.
Esta expresión permite introducir datos reales sin inventar irradiación, márgenes o eficiencias. También muestra por qué aumentar solo la batería puede ser insuficiente: una reserva mayor necesita un generador capaz de reponerla.
Verifique tensión, protocolo y mediciones de puesta en marcha
Un balance de Wh correcto no garantiza compatibilidad eléctrica. Antes de conectar un equipo PoE, verifique por separado:
- Tensión de entrada admitida por el convertidor.
- Tensión requerida por el dispositivo alimentado.
- Potencia continua y picos de arranque.
- Polaridad.
- Pinout y pares utilizados.
- PoE pasivo o protocolo IEEE aplicable.
- Existencia de detección y negociación.
- Longitud y categoría del cable.
- Protección frente a sobrecorriente y sobretensiones.
- Rango térmico y protección ambiental de cada componente.
En el POE24V, los datos documentados no establecen detección ni negociación IEEE del dispositivo alimentado. Por tanto, no debe suponerse compatibilidad automática solo porque la salida pueda ajustarse a una determinada tensión. Es imprescindible confirmar tensión, polaridad, pinout y protocolo en ambos extremos.
Los sistemas solares y el convertidor enlazados en esta guía son ejemplos para realizar cálculos, no un conjunto cuya compatibilidad combinada haya sido ensayada o confirmada.
Mediciones recomendadas durante la puesta en marcha
Antes de dar por cerrado el diseño, registre:
- Tensión de batería sin carga y bajo carga.
- Corriente de entrada del convertidor.
- Potencia del dispositivo en cada modo operativo.
- Caída de tensión al final del cable.
- Consumo nocturno con funciones auxiliares activadas.
- Corriente total con todas las cargas simultáneas.
- Energía acumulada durante al menos un ciclo diario representativo.
- Comportamiento durante el arranque y la transmisión de datos.
- Producción solar y recuperación después de una descarga controlada.
Una pinza o medidor que solo indique corriente instantánea puede ocultar cambios de ciclo. Para obtener Wh/día, resulta preferible registrar la energía acumulada o tomar suficientes muestras durante las distintas fases de funcionamiento.
Errores habituales al dimensionar una instalación PoE solar
Los fallos de cálculo más frecuentes son:
- Usar únicamente la potencia nominal de la cámara.
- Olvidar el consumo del radio, switch, convertidor o controlador.
- Confundir W de potencia con Wh de energía.
- Suponer que los Wh nominales de la batería son totalmente utilizables.
- Aplicar una eficiencia máxima como valor garantizado.
- Utilizar irradiación media anual en vez del mes crítico.
- Ignorar la energía necesaria para recuperar la batería.
- Contabilizar dos veces las pérdidas del cableado.
- Dimensionar la energía sin verificar la compatibilidad PoE.
- No medir el consumo con infrarrojos, calefacción o transmisión activa.
- Considerar únicamente la carga media y omitir los picos de arranque.
- Evaluar panel y batería por separado sin comprobar el equilibrio del sistema completo.
Fórmula resumida de dimensionamiento
El procedimiento puede condensarse en seis pasos:
- Mida la potencia real de todas las cargas.
- Aplique las horas de funcionamiento de cada estado.
- Añada una sola vez las pérdidas y los auxiliares.
- Multiplique los Wh diarios por la autonomía requerida.
- Convierta la energía útil en capacidad nominal utilizando supuestos verificados.
- Calcule el panel con la irradiación del mes de diseño y el objetivo de recuperación.
Mantenga tres resultados separados:
- Potencia instantánea máxima, para convertidores, cables y protecciones.
- Energía diaria, para el balance del sistema.
- Energía de autonomía, para la batería.
Como siguiente paso, compare los modelos enlazados con el número de puertos, la carga medida, la distancia de cable, la potencia disponible, el entorno de instalación y las funciones de gestión que requiera su proyecto.
