Alimentación solar para videovigilancia IP y CPE inalámbricos
Aislado. Autónomo. Escalable.
Su centro de seguridad solar completo para
activos remotos críticos.
Contexto de aplicación de la solución
En tierras agrícolas remotas, bosques, minas, ríos, obras, puestos fronterizos y carreteras alejadas sin suministro eléctrico ni fibra óptica, instalar cámaras de videovigilancia plantea dos dificultades principales:
No hay acceso a la red eléctrica, el tendido de cables resulta costoso y el proceso de autorización es complejo.
Las imágenes de la cámara deben enviarse a un centro de supervisión situado a gran

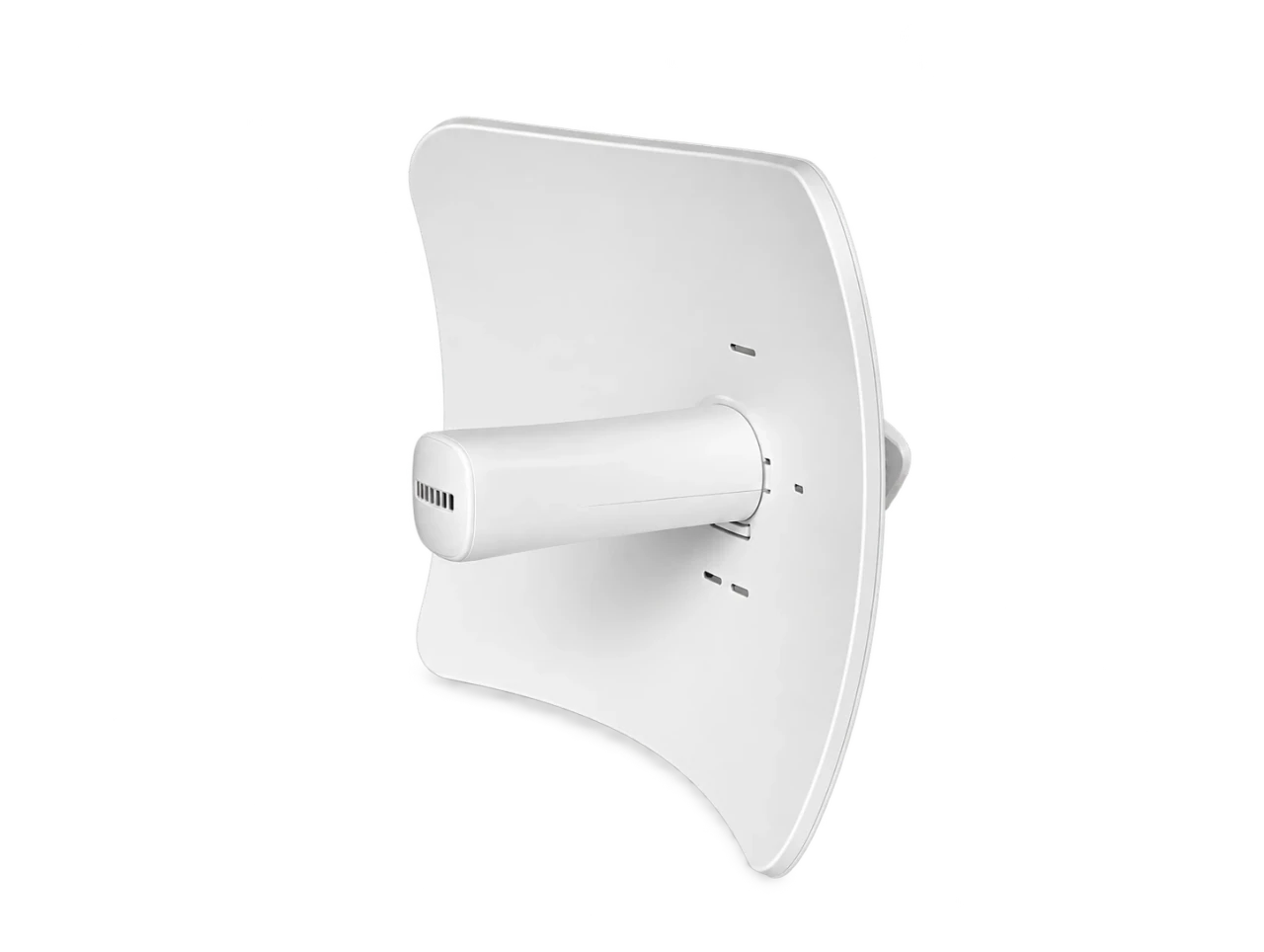

distancia. Para ello se necesita un puente inalámbrico CPE punto a punto.
Tradicionalmente se compraban por separado paneles, baterías, controladores y soportes, lo que
provocaba cableado complejo, poca estanqueidad y baja compatibilidad. El sistema solar integrado MAXSOL CS12060
resuelve de una vez las necesidades de alimentación estable durante todo el día de cámaras IP y puentes inalámbricos CPE.
Cálculo del consumo de los equipos de campo

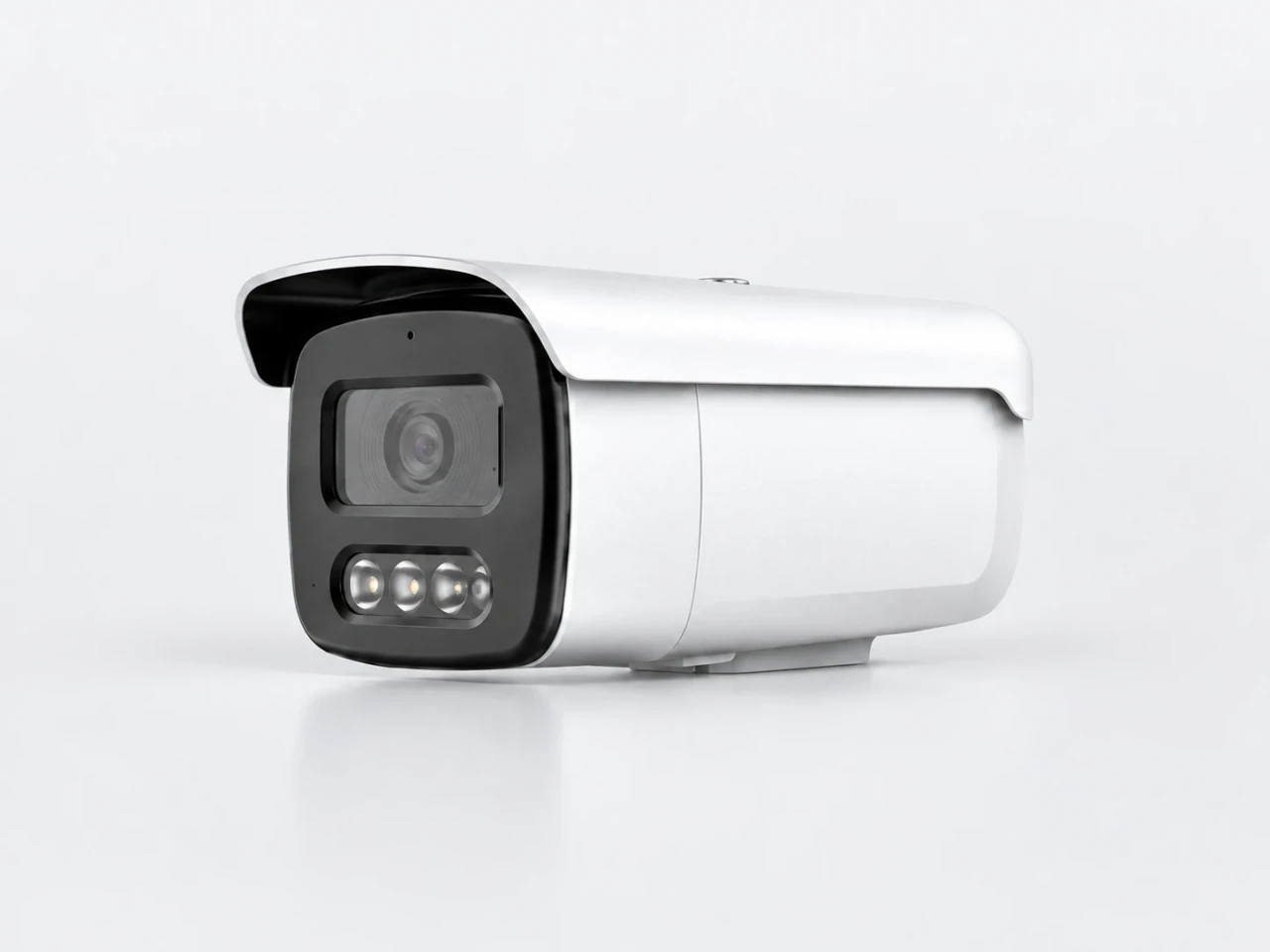

Consumo de un solo dispositivo
Consumo en funcionamiento normal: 2W - 5W
Consumo total del sistema
Consumo total con todos los equipos a plena carga = potencia máxima del CPE de 7W + potencia máxima de la cámara IP de 5W = 12W. El consumo medio continuo se mantiene en torno a 10W. Consumo para 24 horas de funcionamiento ininterrumpido: 10W × 24h = 240Wh (0,24 kWh/día).
Solución recomendada: CS12060

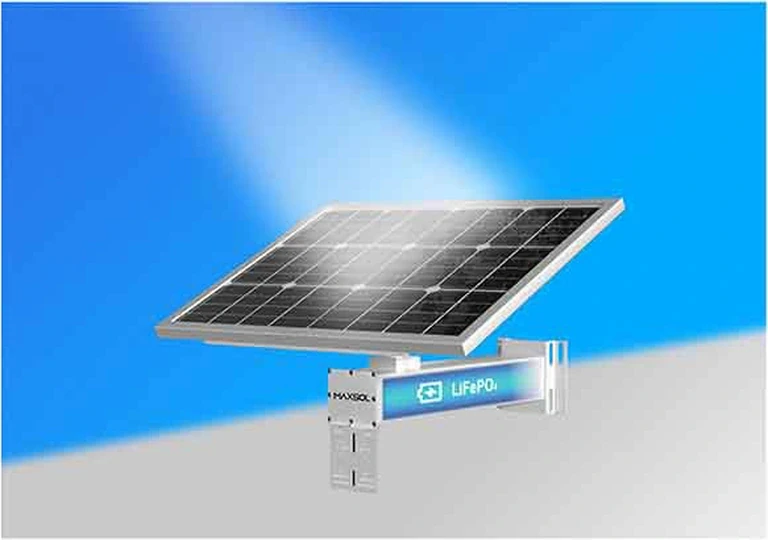

Panel solar monocristalino de 120W + batería LiFePO4 de 60Ah (768Wh)
Salida de 12V CC / PoE de 24V y 48V (mediante inyector PoE)
Alimenta cámara IP y CPE inalámbrico las 24 horas
MPPT integrado y diseño estanco IP65
Ideal para CCTV remoto y videovigilancia inalámbrica

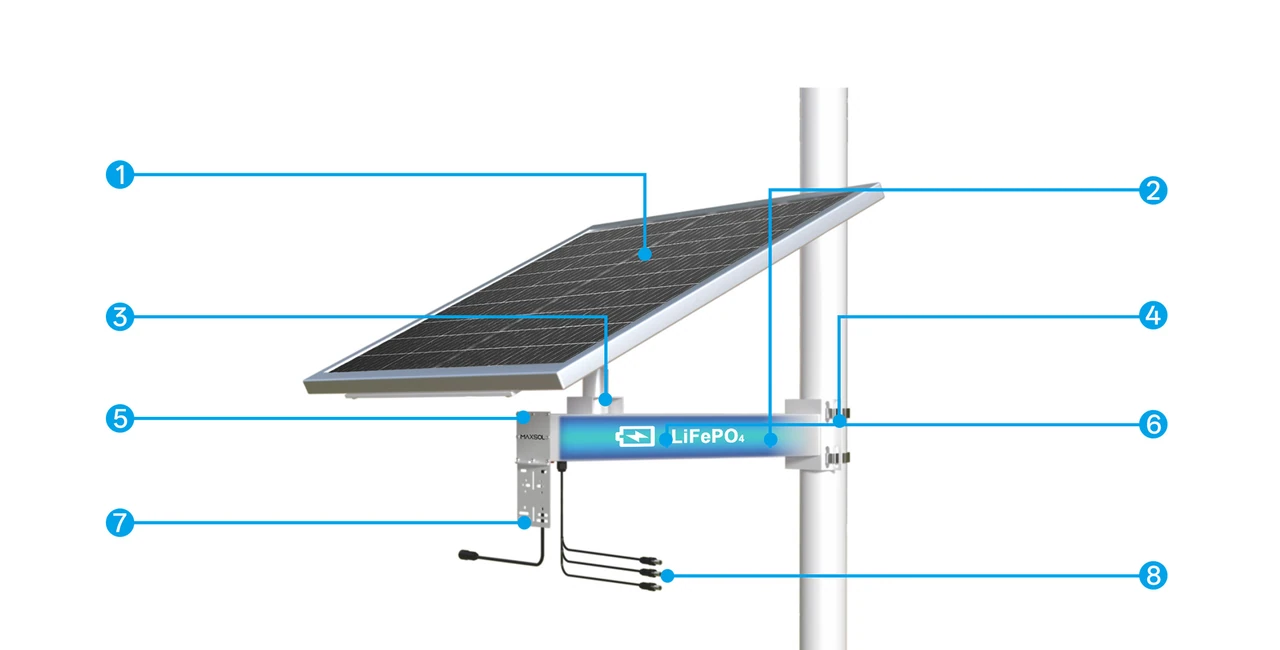

- Panel solar monocristalino de alta eficiencia y grado A
Más de 25 años de vida útil · Eficiencia de conversión del 21.6%
- El controlador MPPT mejora la eficiencia de carga
Optimiza la energía solar, reduce las pérdidas y mejora la eficiencia de carga un 20% frente a los controladores PWM.
- Soporte giratorio para panel solar
Gira 360 grados para facilitar la instalación en distintos entornos.
- Varias opciones de montaje
Admite montaje en pared o poste para distintos escenarios.
- Caja de batería exterior IP65
Carcasa duradera para temperaturas exigentes y una vida útil más larga.

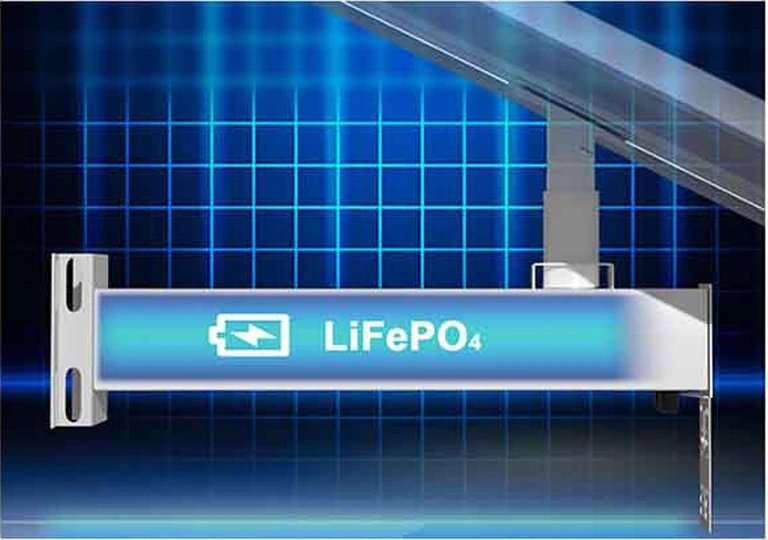

- Batería LiFePO4 de grado A y capacidad completa
Batería de litio-ferrofosfato de grado A+, segura y resistente a temperaturas altas y bajas.
- Placa de montaje para dispositivos
Permite instalar fácilmente cámaras IP, routers 4G y otros dispositivos.
- Salida de 12V CC para cámaras IP
Se puede personalizar con salida de 24V o 48V CC para routers 4G, puntos de acceso exteriores, CPE, conmutadores PoE y más.
| Elemento | Especificaciones/cálculos |
|---|---|
| Panel solar | Panel solar monocristalino de 120W |
| Horas solares pico | 5 horas |
| Eficiencia del sistema | 60% |
| Producción solar diaria | 120W x 5h x 60% = 360Wh/día |
| Capacidad de la batería | LiFePO4 de 60Ah (768Wh) |
| Carga del sistema | Cámara IP + CPE inalámbrico = 10W |
| Consumo diario de energía | 10W x 24h = 240Wh/día |
| Respaldo por batería | 768Wh ÷ 10W = 76.8 horas (máximo teórico sin descontar las pérdidas) |
Supuestos del ejemplo: 5 horas solares pico, una eficiencia del sistema del 60% y un consumo constante de 10W. Las 76.8 horas se calculan sin carga solar ni pérdidas; la autonomía real depende de la capacidad útil, el consumo, el tiempo y las condiciones de funcionamiento.

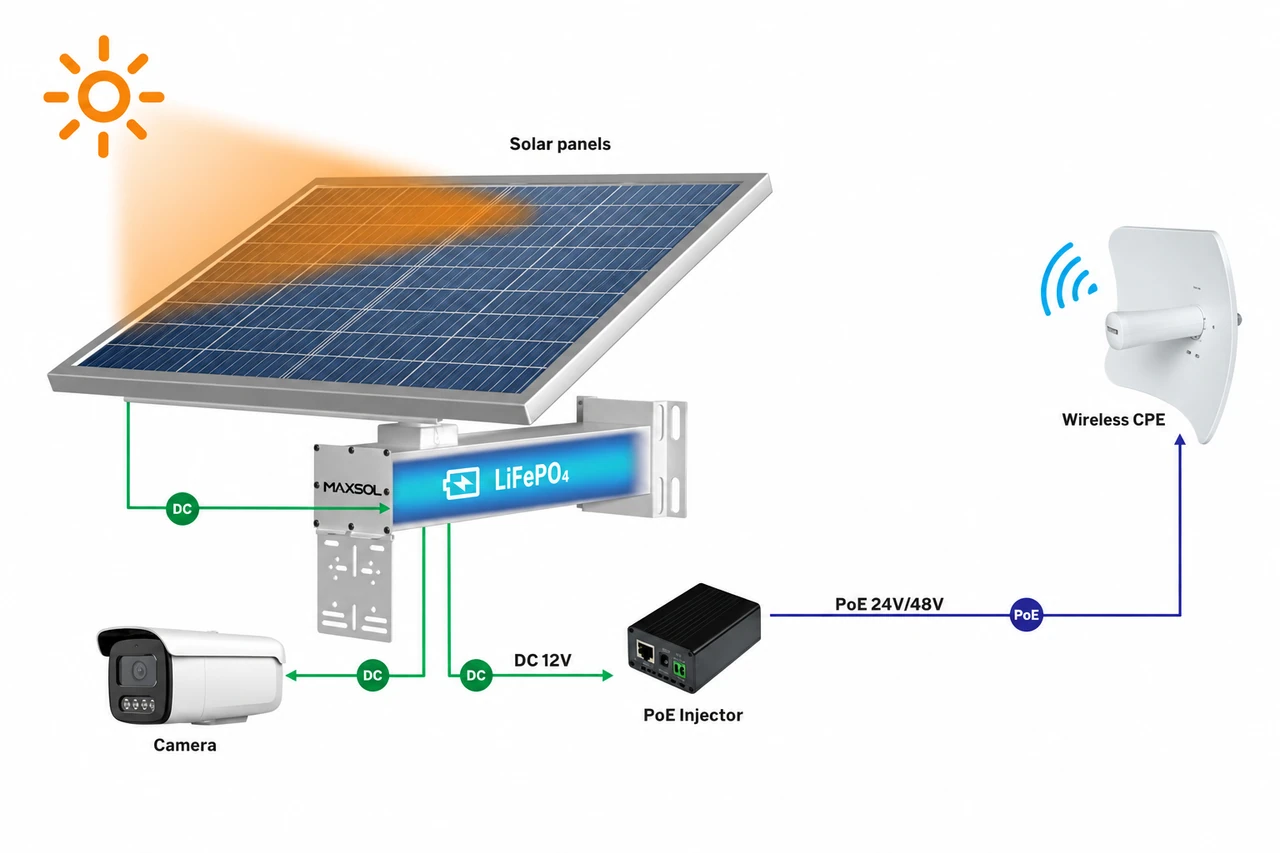

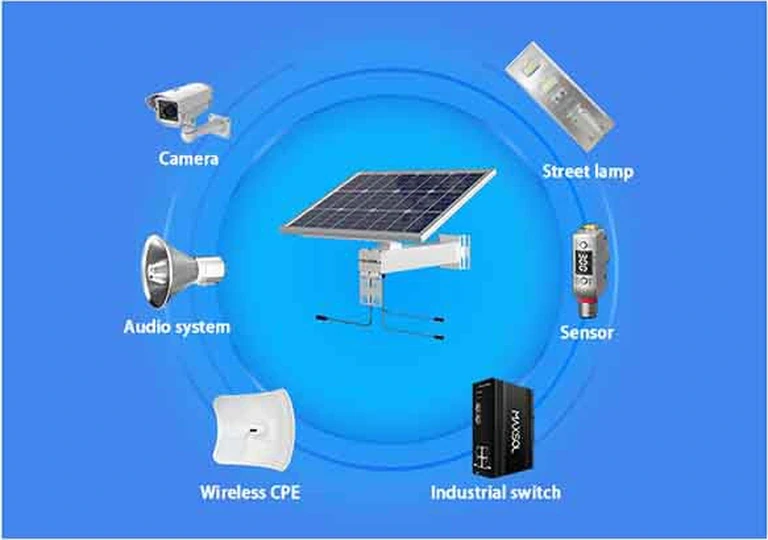

Arquitectura completa del sistema
Unidad de generación: Panel solar CS12060 de 120W: capta la energía solar y la convierte en corriente continua para el controlador.
Unidad de control y almacenamiento: Carcasa integrada (controlador MPPT + batería LiFePO4 de 60Ah).

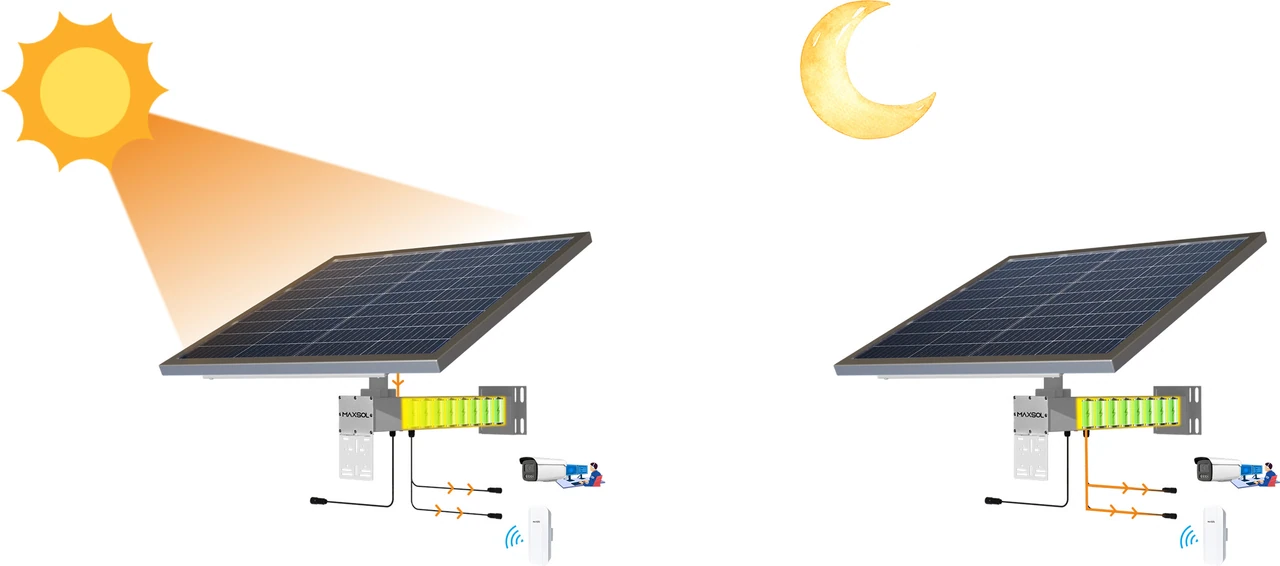

Durante el día
Durante el día, la energía solar alimenta directamente la cámara IP y el CPE; la energía restante se almacena en la batería de litio.
Noche / cielo nublado
La batería LiFePO4 suministra 12V CC; un inyector PoE adecuado convierte esta tensión a los 24V o 48V PoE que necesita el equipo conectado.
- Paneles solares
- CPE inalámbrico
- Cámaras IP
- Inyector PoE
Accesorios de instalación: El conjunto de soportes metálicos integrados permite fijar paneles solares, cámaras y CPE en un mismo poste para una instalación sencilla y cuidada.
Ventajas principales de la solución
Un cable alimenta todo
Un único cable PoE estanco alimenta cámaras IP y CPE inalámbricos. Evita dos kits solares, cableado adicional y trabajo de montaje extra.
Autonomía de la batería según el consumo
Compatibilidad universal
La salida PoE seleccionable de 24V/48V es compatible con cámaras IP y puentes inalámbricos de cualquier marca, sin adaptadores propietarios.
Instalación en 30 minutos
Panel solar, batería, controlador de carga y soporte vienen integrados en un kit, con conectores estancos estándar. Una persona, un poste y conexión inmediata.
Diseñado para entornos exigentes
El acero con pintura en polvo resiste los rayos UV, el óxido y la niebla salina. Diseñado para granjas, minas y zonas costeras.
Sin costes operativos
100% solar. Sin facturas de electricidad. Mantenimiento mínimo: basta con limpiar el panel una vez al año.
Diseñado para múltiples aplicaciones exteriores
Conectividad fiable y alimentación de respaldo para infraestructuras críticas.

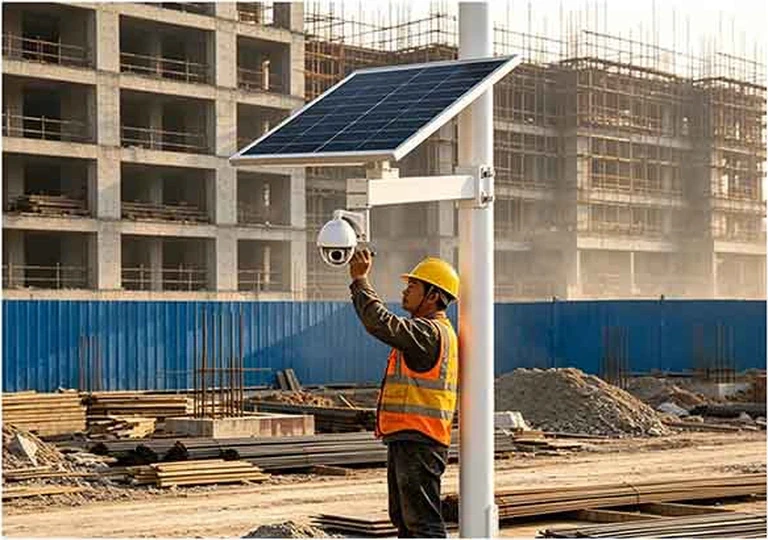

Obra
Zona rural remota
Granja
Carretera
