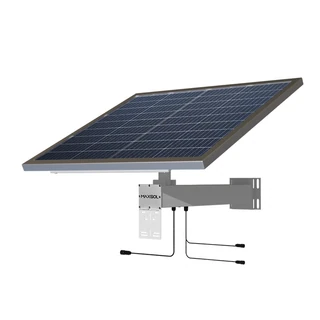

Sistema solar de 200 W con batería LiFePO4 de 100 Ah para CCTV
Modelo: CS200100
Modelo: CS12060 (120W60AH12.8V)

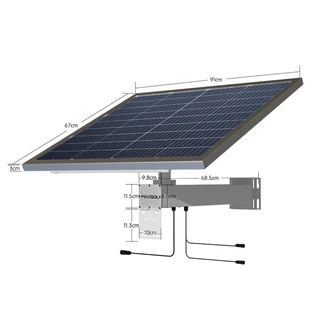

Sistema solar de 120 W con batería LiFePO4 de 60 Ah para CCTV
Sistema solar industrial de 120 W con batería LiFePO4 de 768 Wh, regulador MPPT y opción RS485 para CCTV e IoT sin red eléctrica.
Características clave
- Sistema de alimentación solar para CCTV de 120W60AH y 768WH
- Panel solar: silicio monocristalino, 120W
- Batería LiFePO4 de 12.8V y 60AH; capacidad total de 768WH
- Controlador de carga solar MPPT con 3 salidas DC12V
- Soporte de instalación para panel solar y batería
- Otros accesorios: soporte para batería, tornillos, cable de CC, etc.
- Opción disponible: RS485
Especificaciones
Especificación del panel solar
- Modelo
- CS12060 (120W60AH12.8V)
- Encapsulado del módulo
- Vidrio templado/EVA/célula/capa posterior de EVA
- Tipo de silicio del panel solar
- Silicio monocristalino
- Características del silicio cristalino
- Alta eficiencia de conversión con irradiación intensa
- Tamaño y cantidad de la célula
- 210*70/36
- Potencia máxima de salida
- 120W
- Tensión máxima de funcionamiento
- 20.52V
- Corriente máxima de funcionamiento
- 6.18A
- Tensión de circuito abierto
- 24.9V
- Corriente de cortocircuito
- 6.5A
- Tolerancia
- 3%
- Tensión máxima de circuito abierto del sistema
- 1000V
- Dimensiones del panel solar
- 910mm*670mm*30mm
- Rango de temperatura de funcionamiento
- -40~85℃
- Humedad relativa
- <90%
- Espesor del marco
- 0.88MM
- Marco
- Aleación de aluminio anodizado
Especificación de la batería
- Solución
- MPPT ( algoritmo de seguimiento de potencia máxima de entrada), salida de tensión constante,
- Capacidad de la batería
- 12.8V/60AH (768WH)
- Indicación de la carga
- Indicador de estado LED
- Interfaz de entrada
- Conector circular de aviación para la entrada fotovoltaica
- Interfaz de salida
- Conector macho estándar de CC de 5.5mm de diámetro; 3 salidas
- Tensión de salida
- 12V±50mV
- Corriente de salida
- ≤3A±50mA (total de tres salidas)
- Aprovechamiento de la descarga
- ≤90%
- Temperatura de funcionamiento
Carga: 0~60°C
Descarga: -10~55°C (precisión: ±1°C)
- Protección contra sobrecorriente
- >4A (protección contra sobrecorriente durante más de 3 segundos; la luz verde parpadea)
- Protección de sobrecarga y sobre-descarga
Protección contra sobredescarga: <10 V;
Protección contra sobrecarga: >14.6V (precisión: ±0.1V)
- Protección contra cortocircuitos de salida
- La luz verde parpadea y permanece encendida una vez eliminado el cortocircuito
- Comunicación RS-485
- Potencia de salida, voltaje, corriente y otra información según las necesidades del cliente
- Función de calentamiento de la batería
- Cuando la entrada fotovoltaica está disponible, la calefacción comienza cuando la temperatura está por debajo de 0°C y se detiene cuando la temperatura aumenta a 8°C
- Potencia de calefacción
- Máximo 15W
- Temperatura de almacenamiento
- -20~35℃
- Dimensiones de la caja de la batería
- 650mm*98mm*82mm
- Capacidad del producto
- 20%-30%
- Material de la batería
- Batería de fosfato de hierro litio/LifePO4
Vida de la batería y carga
- Autonomía con el equipo apagado
- 2 años (el paquete de batería no tiene salida después de apagado, la pérdida de energía es auto-descarga de células de la batería, alrededor del 3%-5%/mes)
- Autonomía con el equipo encendido
- Alrededor de 25 días (temperatura normal, sin carga)
- Autonomía de la batería con carga
- El tiempo de funcionamiento real depende de la carga conectada, la capacidad de la batería y las condiciones de funcionamiento. Como referencia, la autonomía del sistema se puede estimar dividiendo la capacidad utilizable de la batería (Wh) entre la potencia total de la carga (W), suponiendo que no haya carga solar.
- Tiempo de recarga (0~100% de potencia)
- Aproximadamente 2–3 días en condiciones estándar de luz solar (4–5 horas solares pico al día, temperatura normal). El tiempo de carga real puede variar según la intensidad de la luz solar, la eficiencia del sistema y el consumo de energía.
Paquete todo en uno
- Tamaño
- 920*730*225MM
- Peso (Incluye soporte y accesorios)
- 19.95KG
- Contenido
1* Panel solar
1* caja con batería integrada y conectores de salida CC
1* soporte para panel solar y caja de batería
1* soporte en forma de U para instalación en poste
1 × juego de tornillos
Especificación del panel solar
- Modelo
- CS12060 (120W60AH12.8V)
- Encapsulado del módulo
- Vidrio templado/EVA/célula/capa posterior de EVA
- Tipo de silicio del panel solar
- Silicio monocristalino
- Características del silicio cristalino
- Alta eficiencia de conversión con irradiación intensa
- Tamaño y cantidad de la célula
- 210*70/36
- Potencia máxima de salida
- 120W
- Tensión máxima de funcionamiento
- 20.52V
- Corriente máxima de funcionamiento
- 6.18A
- Tensión de circuito abierto
- 24.9V
- Corriente de cortocircuito
- 6.5A
- Tolerancia
- 3%
- Tensión máxima de circuito abierto del sistema
- 1000V
- Dimensiones del panel solar
- 910mm*670mm*30mm
- Rango de temperatura de funcionamiento
- -40~85℃
- Humedad relativa
- <90%
- Espesor del marco
- 0.88MM
- Marco
- Aleación de aluminio anodizado
Especificación de la batería
- Solución
- MPPT ( algoritmo de seguimiento de potencia máxima de entrada), salida de tensión constante,
- Capacidad de la batería
- 12.8V/60AH (768WH)
- Indicación de la carga
- Indicador de estado LED
- Interfaz de entrada
- Conector circular de aviación para la entrada fotovoltaica
- Interfaz de salida
- Conector macho estándar de CC de 5.5mm de diámetro; 3 salidas
- Tensión de salida
- 12V±50mV
- Corriente de salida
- ≤3A±50mA (total de tres salidas)
- Aprovechamiento de la descarga
- ≤90%
- Temperatura de funcionamiento
Carga: 0~60°C
Descarga: -10~55°C (precisión: ±1°C)
- Protección contra sobrecorriente
- >4A (protección contra sobrecorriente durante más de 3 segundos; la luz verde parpadea)
- Protección de sobrecarga y sobre-descarga
Protección contra sobredescarga: <10 V;
Protección contra sobrecarga: >14.6V (precisión: ±0.1V)
- Protección contra cortocircuitos de salida
- La luz verde parpadea y permanece encendida una vez eliminado el cortocircuito
- Comunicación RS-485
- Potencia de salida, voltaje, corriente y otra información según las necesidades del cliente
- Función de calentamiento de la batería
- Cuando la entrada fotovoltaica está disponible, la calefacción comienza cuando la temperatura está por debajo de 0°C y se detiene cuando la temperatura aumenta a 8°C
- Potencia de calefacción
- Máximo 15W
- Temperatura de almacenamiento
- -20~35℃
- Dimensiones de la caja de la batería
- 650mm*98mm*82mm
- Capacidad del producto
- 20%-30%
- Material de la batería
- Batería de fosfato de hierro litio/LifePO4
Vida de la batería y carga
- Autonomía con el equipo apagado
- 2 años (el paquete de batería no tiene salida después de apagado, la pérdida de energía es auto-descarga de células de la batería, alrededor del 3%-5%/mes)
- Autonomía con el equipo encendido
- Alrededor de 25 días (temperatura normal, sin carga)
- Autonomía de la batería con carga
- El tiempo de funcionamiento real depende de la carga conectada, la capacidad de la batería y las condiciones de funcionamiento. Como referencia, la autonomía del sistema se puede estimar dividiendo la capacidad utilizable de la batería (Wh) entre la potencia total de la carga (W), suponiendo que no haya carga solar.
- Tiempo de recarga (0~100% de potencia)
- Aproximadamente 2–3 días en condiciones estándar de luz solar (4–5 horas solares pico al día, temperatura normal). El tiempo de carga real puede variar según la intensidad de la luz solar, la eficiencia del sistema y el consumo de energía.
Paquete todo en uno
- Tamaño
- 920*730*225MM
- Peso (Incluye soporte y accesorios)
- 19.95KG
- Contenido
1* Panel solar
1* caja con batería integrada y conectores de salida CC
1* soporte para panel solar y caja de batería
1* soporte en forma de U para instalación en poste
1 × juego de tornillos
Productos recomendados
Más del sistema de suministro de energía solar de CCTV
Compare productos Maxsol relacionados para su próximo proyecto de alimentación en exteriores o de redes.

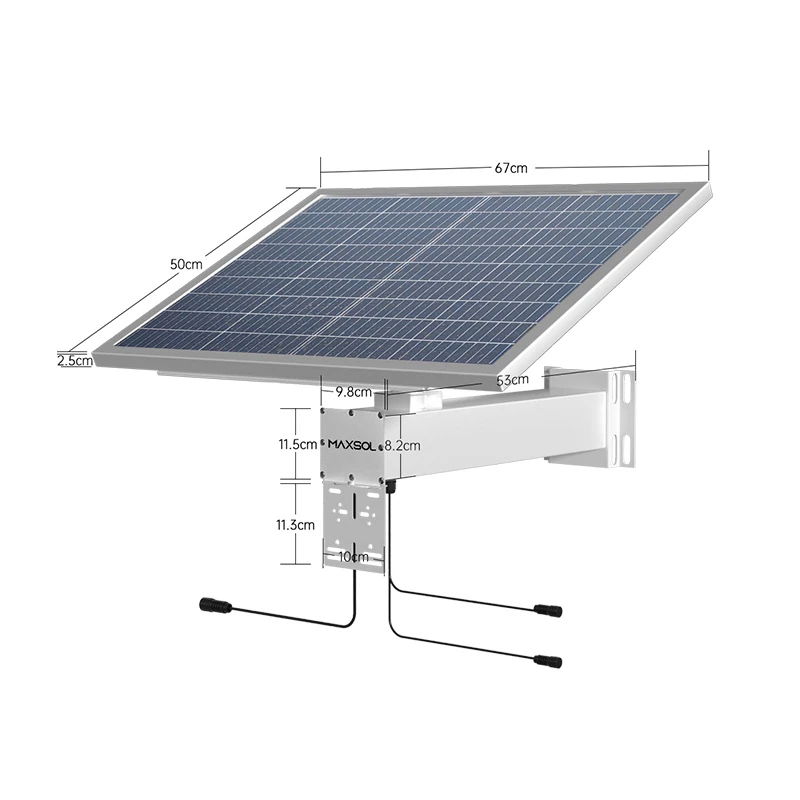

Kit de alimentación solar industrial de 60 W y 384 Wh
Modelo: CS6030 (60W30AH12.8V)

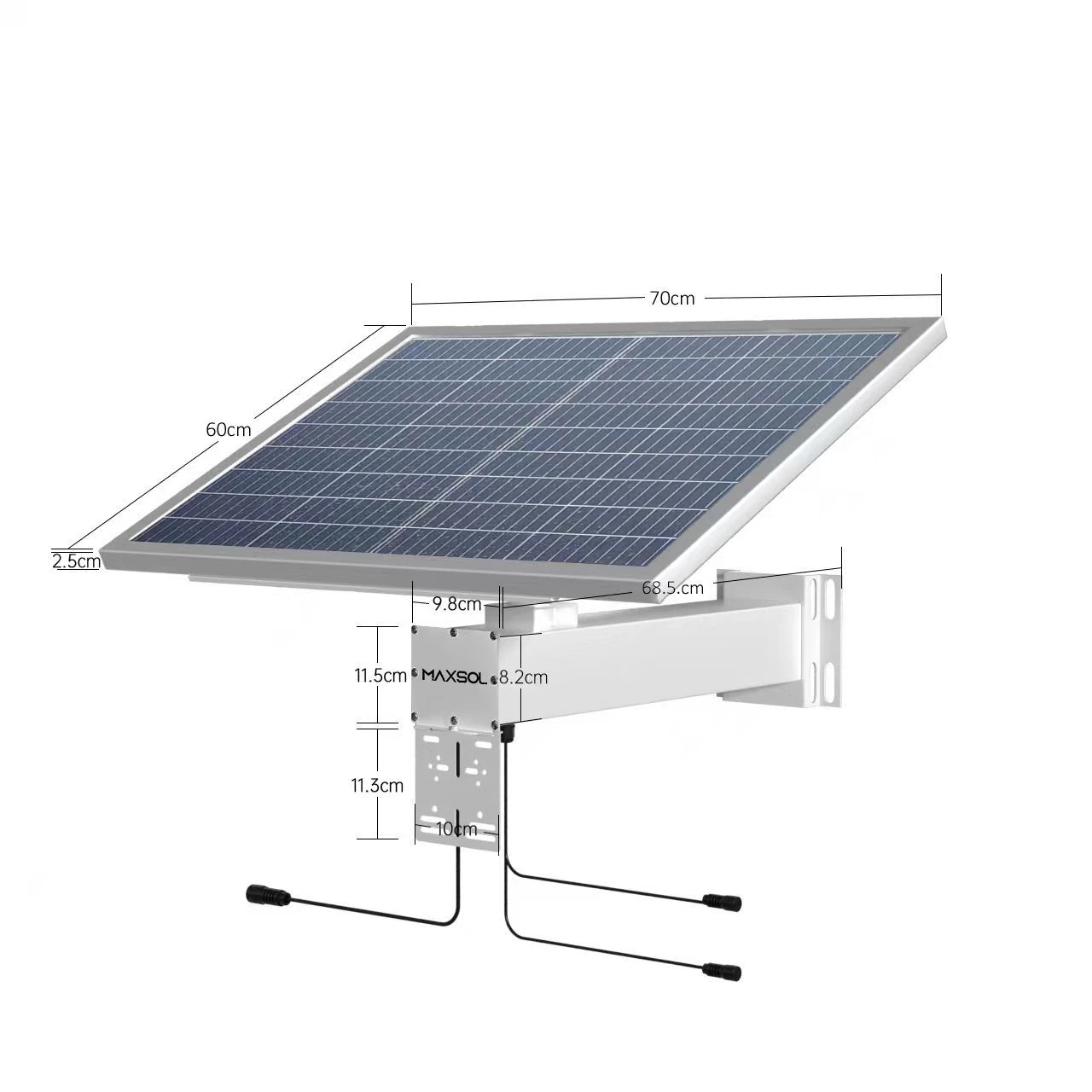

Sistema solar industrial de 80 W con LiFePO4 para CCTV
