Modelo: CS8040 (80W45AH12.8V)

Sistema solar industrial de 80 W con LiFePO4 para CCTV

Sistema solar industrial de 80 W con batería LiFePO4 de 576 Wh, regulador MPPT y RS485 opcional. Alimentación fiable para CCTV remoto e integradores B2B.

Características clave

CCTV Fuente de alimentación solar 80W45AH 576WH Solución
Panel solar: panel solar de silicio monocristalina 80W
Batería: 45AH12.8V LifePO4 Batería, total: 576WH
Controlador de carga solar MPPT con 3 salidas DC12V
Soporte de instalación para panel solar y batería
3*DC12V OUT
Otros accesorios: soporte para batería, tornillos, cable de CC, etc.
Opción disponible: RS485

Enviar consulta por correo electrónicosales@maxsol-tech.com

Fichas técnicasDescargar Ver

Especificaciones

Especificación del panel solar

Modelo: CS8040 (80W45AH12.8V)
Potencia pico STC: 80W (por unidad)
Encapsulado del módulo: Vidrio templado/EVA/célula/capa posterior de EVA
Tipo de silicio del panel solar: Silicio monocristalino
Características del silicio cristalino: Alta eficiencia de conversión con irradiación intensa
Tamaño y cantidad de la célula: 210*52.5/36
Potencia máxima de salida: 80W
Tensión máxima de funcionamiento: 21.1V
Corriente máxima de funcionamiento: 4.10A
Tensión de circuito abierto: 24.0V
Corriente de cortocircuito: 4.59A
Tolerancia: 3%
Tensión máxima de circuito abierto del sistema: 1000V

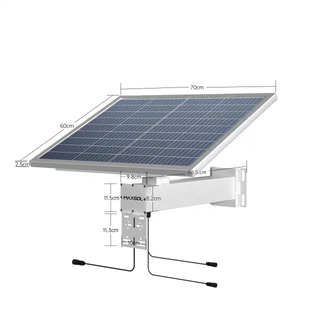

Dimensiones del panel solar: 700mm*600mm*25mm
Peso del producto: 3.415KG
Rango de temperatura de funcionamiento: -40~85℃
Humedad relativa: <90%
Espesor del marco: 0.88MM
Marco: Aleación de aluminio anodizado

Especificación de la batería

Solución

MPPT ( algoritmo de seguimiento de potencia máxima de entrada), salida de tensión constante,

Capacidad de la batería

12.8V/45AH (576WH)

Indicación de la carga

Indicador de estado LED

Interfaz de entrada

Conector circular de aviación para la entrada fotovoltaica

Interfaz de salida

Conector macho estándar de CC de 5.5mm de diámetro; 3 salidas

Tensión de salida

12V±50mV

Corriente de salida

≤3A±50mA (total de tres salidas)

Aprovechamiento de la descarga

≤90%

Temperatura de funcionamiento

Carga: 0~45°C

Descarga: -10~55°C (precisión: ±1°C)

Protección contra sobrecorriente

>4A (protección contra sobrecorriente durante más de 3 segundos; la luz verde parpadea)

Protección de sobrecarga y sobre-descarga

Protección contra sobredescarga: <10 V;

Protección contra sobrecarga: >14.6V (precisión: ±0.1V)

Protección contra cortocircuitos de salida

La luz verde parpadea y permanece encendida una vez eliminado el cortocircuito

Comunicación RS-485

Potencia de salida, voltaje, corriente y otra información según las necesidades del cliente

Función de calentamiento de la batería

Cuando la entrada fotovoltaica está disponible, la calefacción comienza cuando la temperatura está por debajo de 0°C y se detiene cuando la temperatura aumenta a 8°C

Potencia de calefacción

Máximo 15W

Temperatura de almacenamiento

-20~35℃

Dimensiones de la caja de la batería

685mm*98mm*82mm

Peso

≈2.5kg

Capacidad del producto

20%-30%

Material de la batería

Batería de fosfato de hierro litio/LifePO4

Capacidad de la batería

576Wh, 12.8V/45Ah

Consumo con el equipo encendido

0.5±0.1W (a temperatura normal, con el equipo encendido y sin carga)

Nivel impermeable

IP65

Vida de la batería y carga

Autonomía con el equipo apagado: 2 años (el paquete de batería no tiene salida después de apagado, la pérdida de energía es auto-descarga de células de la batería, alrededor del 3%-5%/mes)
Autonomía con el equipo encendido: Alrededor de 25 días (temperatura normal, sin carga)
Autonomía de la batería con carga: El tiempo de funcionamiento real depende de la carga conectada, la capacidad de la batería y las condiciones de funcionamiento. Como referencia, la autonomía del sistema se puede estimar dividiendo la capacidad utilizable de la batería (Wh) entre la potencia total de la carga (W), suponiendo que no haya carga solar.
Tiempo de recarga (0~100% de potencia): Aproximadamente 2–3 días en condiciones estándar de luz solar (4–5 horas solares pico al día, temperatura normal). El tiempo de carga real puede variar según la intensidad de la luz solar, la eficiencia del sistema y el consumo de energía.

Paquete todo en uno

Tamaño: 730*710*225MM
Peso (Incluye soporte y accesorios): 16.45KG
