MPPT o PWM: qué regulador elegir para sistemas solares

Para la mayoría de instalaciones solares exteriores profesionales, un regulador MPPT suele ser la opción más flexible: admite una mayor diferencia entre la tensión del panel y la batería, aprovecha mejor la potencia disponible bajo condiciones variables y facilita el diseño de cableados más largos. Sin embargo, un PWM puede ser razonable en sistemas pequeños, sencillos y con panel y batería bien ajustados en tensión.

La decisión no debe basarse únicamente en un porcentaje de eficiencia anunciado. Al comparar un controlador de carga solar MPPT vs PWM para exterior hay que revisar también la tensión en circuito abierto con frío, la corriente del campo fotovoltaico, el límite de carga, el perfil LiFePO4, el consumo propio y el coste durante toda la vida del sistema.

Cómo funcionan los reguladores MPPT y PWM

Ambos tipos de regulador controlan la energía que pasa del panel solar a la batería, pero lo hacen de forma diferente.

Funcionamiento de un PWM

Un regulador PWM —modulación por ancho de pulsos— conecta eléctricamente el panel con la batería mediante pulsos controlados. Como consecuencia, el panel trabaja cerca de la tensión que presenta la batería durante la carga, en lugar de hacerlo necesariamente en su punto de máxima potencia.

Por ejemplo, un panel puede alcanzar su potencia nominal a una tensión superior a la tensión de carga de una batería de 12,8 V. Cuando se conecta mediante PWM, parte de esa diferencia de tensión no se convierte en corriente adicional para la batería.

Esto no significa que el PWM sea siempre inadecuado. Puede cumplir correctamente cuando:

El panel está diseñado para trabajar con una batería de tensión compatible.
El cableado entre panel, regulador y batería es corto.
La carga diaria es reducida y predecible.
Existe margen solar suficiente.
El coste inicial tiene más peso que la flexibilidad futura.

Funcionamiento de un MPPT

Un regulador MPPT —seguimiento del punto de máxima potencia— busca el punto de tensión y corriente en el que el panel puede entregar la mayor potencia disponible en ese momento. Después utiliza conversión electrónica para adaptar esa potencia a la tensión de carga de la batería.

De forma simplificada, un MPPT puede recibir una tensión fotovoltaica relativamente alta y transformarla en una tensión menor con más corriente de salida, siempre dentro de sus límites eléctricos y térmicos.

Esta arquitectura resulta especialmente útil si:

La tensión de máxima potencia del panel es claramente superior a la de la batería.
La temperatura y la irradiación varían mucho.
Hay una distancia apreciable entre panel y regulador.
Se quiere ampliar o reconfigurar el campo fotovoltaico.
La carga debe mantenerse durante periodos de baja producción.

No obstante, la eficiencia de seguimiento del MPPT no equivale a la eficiencia del sistema completo. Las pérdidas en el panel, el regulador, los cables, la batería, los convertidores y la carga siguen existiendo. Un seguimiento eficaz tampoco puede recuperar energía que no llega al panel por sombra, suciedad o mala orientación.

Criterio	PWM	MPPT
Principio de trabajo	Conecta el panel a la tensión de la batería mediante pulsos	Sigue el punto de máxima potencia y convierte tensión y corriente
Ajuste panel-batería	Requiere una correspondencia de tensión más estrecha	Permite una diferencia mayor dentro de sus límites
Cableado fotovoltaico largo	Menor margen para elevar tensión y reducir corriente	Puede facilitar el transporte a mayor tensión
Condiciones variables	Aprovechamiento más dependiente del ajuste eléctrico	Mayor capacidad de adaptación
Consumo propio	Suele ser sencillo, pero debe comprobarse	Puede ser mayor; depende del modelo
Coste inicial	Normalmente menor	Normalmente mayor
Complejidad de selección	Menor en sistemas muy simples	Exige revisar más límites y parámetros
Aplicación habitual	Cargas pequeñas y configuraciones estables	Sistemas profesionales, variables o con mayor margen de diseño

Ajuste de tensión entre panel y batería

El nombre “12 V” puede inducir a error. Un panel denominado habitualmente de 12 V no entrega siempre 12 V, y una batería nominal de 12,8 V tampoco permanece a esa tensión durante todo el proceso de carga y descarga.

Para elegir un regulador hay que distinguir como mínimo:

Voc: tensión del panel en circuito abierto.
Vmp: tensión en el punto de máxima potencia.
Tensión nominal de batería: referencia del sistema, no tensión constante.
Tensión de carga: valor aplicado durante las distintas fases.
Tensión fotovoltaica máxima del regulador: límite que no debe superarse.
Rango de seguimiento MPPT: intervalo en el que el regulador puede localizar y aprovechar el punto de máxima potencia.

Con PWM, la Vmp del panel debe ser apropiada para la tensión de carga de la batería. Si es demasiado baja, puede no existir margen suficiente para cargar correctamente cuando el panel se calienta, cae la irradiación o aparece una pérdida en el cable. Si es mucho más alta, esa tensión adicional no se transforma del mismo modo en corriente útil.

Con MPPT se dispone de más libertad, pero no ilimitada. El campo fotovoltaico debe mantenerse dentro de la tensión de entrada, corriente, potencia y rango de seguimiento especificados por el fabricante.

La Voc con frío es un límite crítico

La tensión en circuito abierto aumenta cuando baja la temperatura de las células. Por tanto, comprobar solamente la Voc indicada en condiciones nominales no basta para validar un diseño exterior.

Ejemplo hipotético, no rendimiento medido: supongamos dos paneles en serie con una Voc nominal de 24 V cada uno. La cadena tendría 48 V en condiciones de referencia. Si para la temperatura mínima de diseño se calcula un incremento del 12 %, la Voc corregida sería:

48 V × 1,12 = 53,76 V

Un regulador con entrada fotovoltaica máxima de 50 V no sería adecuado para esa hipótesis, aunque la suma de las Voc nominales pareciera cercana al límite. Debe emplearse el coeficiente de temperatura documentado para el panel y la temperatura mínima razonable de la ubicación, añadiendo el margen de diseño correspondiente.

La conexión en paralelo plantea otra comprobación: las corrientes se suman. El regulador, los conectores, las protecciones y el cableado deben soportar la corriente máxima prevista y las condiciones de fallo aplicables.

Temperatura, sombras y producción estacional

La potencia impresa en la etiqueta de un panel no representa una entrega constante. La temperatura de las células, la irradiación, el ángulo solar, la suciedad, las sombras y las pérdidas eléctricas modifican la energía disponible.

Temperatura elevada

Cuando el panel se calienta, su tensión de trabajo suele disminuir. Un sistema PWM con poco margen entre Vmp y tensión de carga puede verse más condicionado por esta caída. Un MPPT puede reajustar el punto de operación, pero solo dentro de su ventana de seguimiento.

También hay que comprobar la temperatura de funcionamiento del propio regulador. Un equipo instalado dentro de una caja exterior puede trabajar a una temperatura muy superior a la ambiental debido a la radiación solar, a la carga electrónica y a una ventilación limitada. Si el regulador reduce potencia por temperatura, el campo solar podría no aprovecharse plenamente durante ciertas horas.

Sombra parcial

Un MPPT no elimina los efectos de la sombra. Si una rama, poste, antena, cámara o borde de edificio cubre parte del panel, la producción puede caer de forma desproporcionada según la distribución de las células y los diodos bypass.

El algoritmo MPPT puede buscar un punto de operación mejor que una conexión PWM, pero no reconstruye la potencia que el panel ha dejado de generar. En un emplazamiento con sombras previsibles, la prioridad debe ser:

Elegir una ubicación despejada.
Analizar la trayectoria de las sombras a lo largo del año.
Evitar que elementos del propio sistema tapen el panel.
Decidir correctamente la conexión en serie o paralelo.
Confirmar cómo responde el regulador ante varios máximos locales.

Invierno y periodos de baja irradiación

Cuando la producción disponible es limitada, la capacidad de aprovechar una tensión fotovoltaica más alta puede favorecer al MPPT. Aun así, no debe asumirse una ganancia universal: depende del panel, la batería, la temperatura, el cableado, el estado de carga y el perfil de consumo.

El MPPT tampoco corrige un sistema insuficientemente dimensionado. Si la carga diaria supera regularmente la energía que el panel puede reponer, la batería terminará descargándose con independencia del tipo de regulador. Para coordinar carga, pérdidas y margen estacional sin confundirlo con la comparación entre controladores, puede consultarse esta guía sobre dimensionamiento de un sistema solar aislado para CCTV.

Perfil de carga LiFePO4 y comprobaciones del BMS

Elegir MPPT o PWM no garantiza por sí solo una carga correcta de una batería LiFePO4. El regulador debe disponer de un perfil adecuado y sus parámetros tienen que ser compatibles con las especificaciones de la batería y de su sistema de gestión, o BMS.

Antes de aprobar el controlador, conviene verificar:

Tensión de carga recomendada por el fabricante de la batería.
Existencia y valor de la fase de flotación, si se utiliza.
Duración o criterio de terminación de la absorción.
Compensación de temperatura y posibilidad de desactivarla si no procede.
Tensión de reconexión después de una protección.
Corriente de carga máxima permitida por la batería.
Temperatura mínima y máxima de carga.
Comunicación con el BMS, si la arquitectura la requiere.
Comportamiento del regulador cuando el BMS desconecta la batería.

Los perfiles predeterminados para baterías de plomo no deben aplicarse automáticamente a LiFePO4. Funciones como la ecualización pueden ser inapropiadas. Si el regulador permite parámetros personalizados, estos deben configurarse a partir de la documentación vigente de la batería, no de valores genéricos encontrados para otras celdas o conjuntos.

Coordinación de la corriente de carga

El límite de corriente debe comprobarse tanto en el lado fotovoltaico como en la salida hacia la batería.

Ejemplo hipotético, no rendimiento medido: si un campo puede entregar 200 W y la batería se carga en torno a 14 V, una estimación ideal sería:

200 W ÷ 14 V = 14,3 A

La corriente real dependerá de las pérdidas, las condiciones solares y el control de carga. Aun así, esta estimación ayuda a detectar si un regulador de 10 A recortaría potencia o si la corriente prevista supera lo permitido por la batería.

El BMS es una capa de protección, no el método normal de regulación. Diseñar el sistema para que el BMS interrumpa repetidamente la carga por sobretensión, exceso de corriente o baja temperatura puede provocar reinicios, inestabilidad o pérdida temporal de alimentación.

Para profundizar en la química de la batería y sus implicaciones en instalaciones remotas, resulta útil revisar las ventajas y precauciones de las baterías LiFePO4 en sistemas solares de CCTV.

Coste total y límites del regulador

La comparación económica no debería reducirse al precio de compra. En una instalación exterior, el coste total incluye también el panel necesario, la sección y longitud del cable, la caja, las protecciones, la instalación, el mantenimiento y las posibles visitas técnicas.

Un PWM económico puede acabar requiriendo un panel mayor para compensar un ajuste menos favorable entre Vmp y batería. Por otra parte, un MPPT sobredimensionado y con numerosas funciones innecesarias puede no aportar suficiente valor a una carga pequeña y estable.

Límites que deben aparecer en la lista de comprobación

Antes de comprar, confirme en la ficha técnica vigente:

Tensión fotovoltaica máxima, corregida para frío.
Rango de seguimiento MPPT, si corresponde.
Corriente fotovoltaica admisible y condiciones de cortocircuito.
Potencia fotovoltaica máxima para la tensión de batería seleccionada.
Corriente máxima de carga.
Tensiones de batería compatibles y su detección.
Perfil configurable para LiFePO4.
Temperaturas de carga y funcionamiento.
Consumo propio diurno y nocturno.
Protecciones y requisitos externos de fusibles o seccionamiento.
Comportamiento sin batería o tras una desconexión del BMS.
Opciones de supervisión y comunicaciones, si son necesarias.

El consumo en espera también cuenta

En un sistema conectado a red, unos pocos vatios de autoconsumo pueden tener poca importancia. En una instalación solar autónoma pequeña, el consumo nocturno del regulador, los convertidores y los equipos auxiliares se acumula durante todas las horas sin producción.

Ejemplo hipotético: un consumo continuo de 1 W representa:

1 W × 24 h = 24 Wh diarios

No debe asumirse que todos los PWM consumen menos que todos los MPPT. Hay que comparar el consumo documentado de los modelos concretos, teniendo en cuenta pantalla, comunicaciones, relés, sensores y modos de espera.

Coste de ciclo de vida

Un MPPT puede justificar un precio inicial superior cuando reduce sección de cable, permite una disposición fotovoltaica más práctica, mejora el aprovechamiento en condiciones variables o proporciona datos útiles para diagnosticar una ubicación remota.

Un PWM puede ofrecer un coste total menor cuando el sistema es pequeño, el panel está bien ajustado, las distancias son cortas y la sustitución o inspección resulta sencilla.

También debe valorarse el coste de una intervención. En una cámara, un enlace inalámbrico o un equipo de red instalado en un punto de acceso difícil, una visita por descarga de batería puede pesar más que la diferencia inicial entre controladores.

Cuándo conviene cada tipo de controlador

Elija PWM cuando se cumplan estas condiciones

Un PWM puede ser apropiado si:

La potencia y la corriente de la carga son pequeñas.
Panel y batería presentan una correspondencia clara de tensión.
El cableado fotovoltaico es corto.
La orientación y la exposición solar son estables.
Existe margen suficiente de generación.
No se prevén ampliaciones.
El consumo propio y el coste inicial son prioritarios.
El perfil de carga es totalmente compatible con la batería.

La sencillez no elimina la obligación de revisar Voc, corriente máxima, temperatura y perfil de batería.

Elija MPPT cuando el diseño necesite más flexibilidad

Un MPPT suele ser preferible si:

La Vmp del campo es bastante mayor que la tensión de batería.
Se conectan paneles en serie.
Hay una distancia significativa entre panel y regulador.
La producción estacional es crítica.
La temperatura del panel varía ampliamente.
La carga funciona de forma continua.
Se necesita telemetría o ajuste avanzado.
Una interrupción implica un desplazamiento costoso.
Existe la posibilidad de ampliar el campo solar.

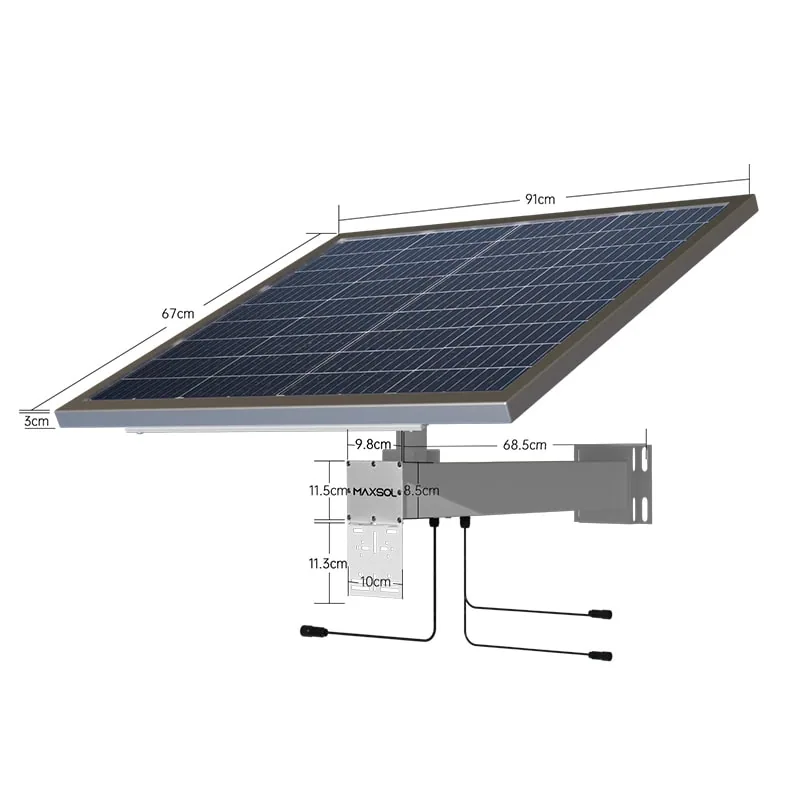

Como referencias de configuración, el sistema Maxsol CS8040 de 80 W y 576 Wh documenta un panel monocristalino de 80 W, batería LiFePO4 de 12,8 V y 45 Ah, regulador MPPT y tres salidas DC de 12 V. RS485 es opcional. Para una escala nominal mayor, el sistema Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12,8 V y 60 Ah, regulador MPPT y tres salidas DC de 12 V, también con RS485 opcional.

Estos modelos son ejemplos de selección, no una garantía de compatibilidad con una carga o emplazamiento concretos. Los Wh nominales de una batería no equivalen a energía útil entregada, y no permiten prometer una autonomía determinada. Es necesario verificar la ficha técnica y la configuración suministrada, incluidos los límites de tensión, corriente y potencia fotovoltaica, las temperaturas de carga y las protecciones.

Decisión práctica

Para un sistema exterior profesional, el punto de partida más sólido suele ser MPPT, especialmente con cargas continuas, cableado largo o condiciones estacionales variables. PWM sigue siendo una opción válida cuando el sistema es pequeño, sencillo y eléctricamente bien coordinado.

La decisión final debe seguir este orden:

Calcular la Voc del campo a la temperatura mínima de diseño.
Comprobar Vmp y rango de seguimiento.
Verificar corrientes y potencia máximas.
Confirmar el perfil LiFePO4 y los límites del BMS.
Incluir el consumo propio en el balance energético.
Comparar el coste total, no solo el precio del regulador.
Revisar las consecuencias de una sombra, desconexión o ampliación futura.

Como siguiente paso, compare los dos sistemas Maxsol enlazados con el número de salidas requerido, la carga real, la distancia del cableado, la potencia del panel, el entorno de instalación y las necesidades de gestión o RS485. Confirme siempre la ficha técnica vigente y la configuración suministrada antes de cerrar la especificación.
