Lista de comprobación de PoE exterior para instaladores

Una instalación PoE exterior fiable empieza por documentar toda la cadena energética: fuente, protecciones, conversores, switch, cableado y cargas. No basta con sumar los vatios nominales de las cámaras. Hay que comprobar la demanda por puerto, el presupuesto PoE total, la tensión disponible bajo carga, las pérdidas del cable, el entorno de la envolvente y el comportamiento del sistema cuando falla y se recupera la alimentación.

Esta checklist de alimentación PoE exterior para instaladores e integradores de sistemas permite revisar esos puntos antes de comprar equipos y durante la puesta en marcha. Es válida como método de trabajo tanto para instalaciones conectadas a la red eléctrica como para emplazamientos alimentados mediante paneles solares y baterías, aunque los componentes de ambas arquitecturas no deben considerarse universalmente compatibles.

Mapear fuentes, cargas, conversores e interfaces

El primer paso es dibujar un esquema unifilar sencillo que muestre por dónde circulan la energía y los datos. Debe incluir las tensiones, las conversiones y todos los puntos de conexión o aislamiento.

Como mínimo, registre:

Fuente principal: red eléctrica, panel fotovoltaico, batería, fuente DC externa o combinación de varias.
Tensión nominal y rango real de funcionamiento de cada fuente.
Polaridad y tipo de conector en todos los enlaces DC.
Controlador solar, cargador, fuente AC/DC o sistema de alimentación ininterrumpida.
Conversores DC/DC y elevadores o reductores de tensión.
Switch PoE, inyectores y puertos configurables.
Cámaras, puntos de acceso, radios, sensores y otros dispositivos alimentados.
Enlaces Ethernet, fibra o radio utilizados para el tráfico ascendente.
Protecciones, puesta a tierra y medios de seccionamiento.
Consumo auxiliar de ventiladores, calefactores, módems o equipos de control.

No trate la tensión indicada en la batería como si fuera fija. Una batería cambia de tensión según el estado de carga, la corriente suministrada y las condiciones de funcionamiento. La entrada de cada conversor debe admitir el rango completo que pueda aparecer en el sistema, no solo su valor nominal.

También debe distinguir entre una salida que simplemente aplica tensión sobre el cable y una interfaz PoE que negocia la alimentación con el dispositivo conectado. Esta diferencia es crítica: una coincidencia de voltaje no demuestra por sí sola compatibilidad eléctrica ni compatibilidad con el protocolo de alimentación.

Para profundizar en la relación entre caja, switch, batería, fibra y protecciones, puede consultar esta guía de diseño de cajas y alimentación PoE exterior. En emplazamientos autónomos también resulta útil comparar las implicaciones de 12 V, 24 V y 48 V en sistemas solares para videovigilancia.

Red eléctrica integrada frente a arquitectura solar DC

Estas dos configuraciones resuelven problemas distintos. La elección debe partir de la fuente disponible y de la autonomía requerida, no únicamente del número de puertos.

Criterio	Equipo integrado alimentado por red	Equipo orientado a solar y batería DC
Fuente habitual	Entrada AC dentro del rango admitido	Panel, batería o bus DC compatible
Conversiones	Pueden estar integradas en la caja	Suelen repartirse entre controlador, batería, switch y conversores
Autonomía	Depende del módulo UPS o respaldo incorporado	Depende de batería, recurso solar, consumos y estrategia de control
Dimensionamiento	Potencia PoE, consumo interno y respaldo	Balance energético diario, picos, pérdidas y autonomía sin generación
Mantenimiento	Revisión de red, respaldo y protecciones	Añade batería, paneles, controlador y conexiones DC
Riesgo principal	Confundir la potencia del módulo de alimentación con el presupuesto PoE utilizable	Suponer que todos los equipos con tensión nominal similar son compatibles
Aplicación típica	Ubicación con suministro AC estable	Punto remoto o sin una acometida eléctrica práctica

Como ejemplo de arquitectura integrada, la caja Ethernet industrial gestionable SBOX2802SFG-I documenta protección IP65, ocho puertos Gigabit PoE, dos ranuras Gigabit SFP, gestión de capa 2, entrada AC100-240V y un módulo UPS DC55V integrado de 240 W. Esa potencia del módulo no debe interpretarse automáticamente como presupuesto PoE disponible: confirme la ficha vigente y el reparto energético interno.

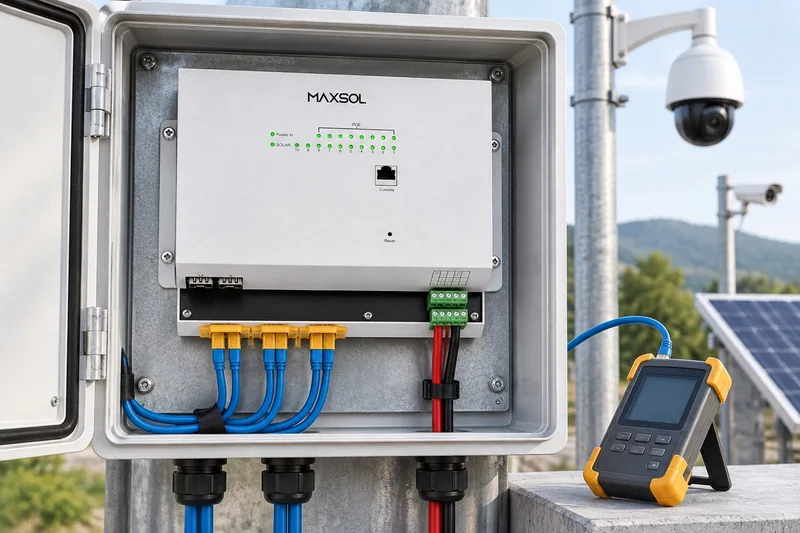

Para una arquitectura DC orientada a energía solar, el switch PoE industrial solar IOT2802SFG-S documenta ocho puertos Gigabit PoE, dos puertos SFP, presupuesto PoE de 120 W, soporte BT de 90 W, monitorización de panel y batería, y entradas fotovoltaica y de batería de DC22-29,2V. Los puertos 3 y 4 permiten configurar PoE a 24 V o 48 V. Antes de conectarlos, hay que verificar qué tensión, pinout y método de alimentación necesita cada carga.

Estos productos representan capas y planteamientos diferentes. No constituyen un sistema cuya compatibilidad conjunta haya sido verificada.

Comprobar presupuesto por puerto, potencia total y caída de tensión

El presupuesto debe calcularse en dos niveles: cada puerto por separado y todos los puertos funcionando a la vez. Un switch puede admitir una carga elevada en un puerto y, aun así, no disponer de potencia suficiente para alimentar simultáneamente todas las cargas máximas.

Prepare una tabla de cargas con estos campos:

Dispositivo y ubicación.
Puerto asignado.
Tensión y método PoE requerido.
Consumo habitual documentado.
Consumo máximo o de arranque documentado.
Funciones que aumentan el consumo: infrarrojos, calefacción, motor PTZ o radio a máxima transmisión.
Longitud y categoría del cable.
Potencia reservada por el switch.
Margen operativo previsto.
Prioridad de desconexión si falta energía.

La suma básica es:

Potencia total requerida = cargas PoE + consumo del switch + conversiones y auxiliares + margen de diseño

En una instalación solar, el cálculo de potencia instantánea no sustituye al balance energético. También hay que estimar durante cuánto tiempo funciona cada carga, las pérdidas de conversión y la autonomía necesaria cuando la generación es insuficiente. Las eficiencias reales deben obtenerse de las fichas de los componentes seleccionados, no de un porcentaje genérico.

Cómo revisar la caída de tensión

La caída de tensión depende de la corriente, la resistencia del conductor, la longitud del recorrido, los conectores y la temperatura. Cuanto menor sea la tensión de transporte para una potencia determinada, mayor será normalmente la corriente y más relevantes serán las pérdidas.

Compruebe:

La tensión en la fuente sin carga.
La tensión de entrada del conversor con la carga máxima prevista.
La tensión de salida del conversor durante ese mismo ensayo.
La tensión disponible en el extremo remoto, si puede medirse de forma segura.
El comportamiento al activar simultáneamente las funciones de mayor consumo.
El calentamiento anormal de cables, terminales y conectores.

No valide el sistema únicamente porque una cámara arranque de día sobre el banco de trabajo. Puede fallar de noche cuando se active la iluminación infrarroja, durante el movimiento de un equipo PTZ o cuando la batería alcance el extremo inferior de su rango operativo.

El conversor DC a PoE ajustable POE24V acepta DC12-36V y ofrece una salida PoE ajustable de 12-57V, Ethernet Gigabit y una pantalla LCD de tensión. Su carga continua documentada para conversión de 12 V a 48 V es de hasta 30 W. Los datos disponibles no establecen negociación IEEE PoE, por lo que deben verificarse expresamente tensión, polaridad, asignación de pines y compatibilidad con el dispositivo alimentado antes de conectarlo.

Especificar controles térmicos, de humedad y sobretensión

Una envolvente exterior no solo protege el equipo de la lluvia. También debe gestionar condensación, radiación solar, polvo, entrada de cables, calor interno, drenaje y acceso para mantenimiento.

La revisión debe cubrir:

Grado de protección de la envolvente y condiciones en las que se aplica.
Prensaestopas adecuados al diámetro y tipo de cada cable.
Sellado de entradas no utilizadas.
Orientación de conectores y formación de bucles de goteo.
Separación entre circuitos de potencia y cableado de datos.
Espacio para radios de curvatura y manipulación de conectores.
Disipación del calor generado por fuentes, conversores, switch y batería.
Exposición solar directa y necesidad de sombra o pantalla térmica.
Riesgo de condensación por cambios de temperatura.
Drenaje, ventilación o control de humedad cuando el diseño lo requiera.
Materiales y fijaciones adecuados para el ambiente del emplazamiento.

Un grado IP declarado para una caja no garantiza que la instalación terminada conserve ese nivel de protección. Las perforaciones, prensaestopas, juntas, cierres y trabajos de campo pueden modificar el comportamiento del conjunto.

Protección por ramas y sobretensiones

Cada rama importante debe poder aislarse y protegerse de acuerdo con la corriente prevista, la sección del conductor, la fuente y las instrucciones de los fabricantes. Evite que un fallo en una cámara o conversor deje sin servicio innecesariamente a todo el emplazamiento.

Considere por separado:

Entrada AC, si existe.
Entrada desde paneles fotovoltaicos.
Conexión de batería.
Alimentación del switch.
Conversores DC/DC.
Cargas auxiliares.
Cables de cobre que salen de la envolvente.
Líneas expuestas entre edificios, postes o estructuras.

Las protecciones contra sobretensiones deben coordinarse con el sistema de puesta a tierra. Instalarlas sin un recorrido de descarga apropiado puede reducir su eficacia. La selección concreta depende de la arquitectura, las distancias, el entorno y los requisitos aplicables a la instalación; no debe copiarse de otro proyecto sin revisión.

Documente también dónde se unen las tierras funcionales, las masas metálicas y los conductores de protección. Evite conexiones improvisadas o bucles no controlados. En caso de duda, el diseño y la ejecución deben revisarse por personal cualificado conforme a la normativa aplicable y a las instrucciones de cada equipo.

Planificar uplinks, monitorización y aislamiento de servicio

La disponibilidad eléctrica tiene poco valor si el emplazamiento pierde su enlace de datos o no permite diagnosticar los fallos. Diseñe el uplink al mismo tiempo que la alimentación.

Para cada enlace ascendente, confirme:

Medio utilizado: cobre, módulo SFP, fibra o radio.
Velocidad y capacidad necesarias para el tráfico agregado.
Compatibilidad del módulo SFP con el switch.
Tipo de fibra, conectores y presupuesto óptico cuando corresponda.
Distancia real y recorrido físico.
Protección necesaria si se emplea cobre exterior.
Redundancia requerida.
VLAN, direccionamiento, sincronización horaria y acceso de gestión.
Consecuencias de reiniciar el switch o el equipo de comunicaciones.

La fibra puede ayudar a separar eléctricamente ubicaciones distantes, pero no elimina la necesidad de proteger y poner a tierra correctamente los equipos alimentados en cada extremo. Además, una ranura SFP no garantiza compatibilidad con cualquier módulo: compruebe formato, velocidad, longitud de onda y requisitos del fabricante.

Qué conviene monitorizar

La información disponible variará según los equipos, pero un sistema mantenible debería registrar, cuando sea posible:

Estado y consumo de cada puerto PoE.
Presupuesto total utilizado.
Eventos de sobrecarga o desconexión.
Estado del enlace y errores de puerto.
Tensión de entrada.
Estado de batería y panel en sistemas solares.
Temperatura interna.
Reinicios, alarmas y cambios de configuración.
Tiempo y causa aparente de la última interrupción.

Defina también cómo accederá el técnico a esa información. Una plataforma remota no sustituye a los indicadores y puntos de prueba locales cuando el enlace de comunicaciones está caído.

Aislamiento para mantenimiento

El técnico debe poder intervenir sobre una rama sin desconectar innecesariamente todo el sistema. Etiquete y documente:

Seccionamiento de entrada.
Desconexión de batería.
Aislamiento del campo fotovoltaico.
Protección y desconexión de cada conversor.
Puertos o ramas prioritarios.
Orden seguro de apagado y encendido.
Energías que pueden seguir presentes tras abrir el interruptor principal.

Tenga en cuenta que un emplazamiento con red, batería y panel solar puede conservar varias fuentes activas al mismo tiempo. El procedimiento de servicio debe identificar todas ellas.

Probar en banco el arranque, los fallos y la recuperación

Monte y configure el sistema completo antes de llevarlo al emplazamiento siempre que sea posible. Utilice los mismos modelos de fuente, switch, conversor, módulos SFP y cargas previstos para la instalación, junto con longitudes de cable representativas.

Secuencia mínima de pruebas

Inspección sin tensión. Compruebe polaridad, apriete, pinout, protecciones, etiquetado y continuidad de tierra.
Arranque sin cargas PoE. Confirme tensiones de entrada y salida, acceso de gestión y ausencia de alarmas inesperadas.
Conexión individual. Añada cada carga por separado y registre su detección, consumo y estabilidad.
Carga simultánea. Active todos los dispositivos y las funciones que eleven su demanda.
Límite de la fuente. Reproduzca el extremo operativo previsto de la batería o entrada DC sin exceder los límites documentados.
Pérdida de alimentación principal. Compruebe la transición al respaldo cuando el diseño lo contemple.
Recuperación. Restaure la fuente y verifique que switch, cámaras, radios y monitorización vuelven al estado esperado.
Fallo de una rama. Desconecte o simule de forma controlada un fallo en una carga y compruebe que las demás permanecen operativas.
Pérdida del uplink. Verifique alarmas, almacenamiento local y recuperación de comunicaciones.
Reinicio repetido. Detecte posibles ciclos de encendido provocados por una fuente insuficiente o una prioridad PoE mal configurada.

No provoque cortocircuitos ni sobretensiones como método informal de ensayo. Las pruebas de fallo deben realizarse con procedimientos controlados y medios adecuados.

Fallos frecuentes que debe buscar

Cámara que arranca, pero se reinicia al activar el infrarrojo.
Puerto de alta potencia que agota el presupuesto total.
Conversor que entra en protección cuando baja la batería.
Tensión correcta sin carga, pero insuficiente durante el arranque.
Polaridad o pinout incompatibles.
Puerto PoE pasivo conectado a un dispositivo que espera negociación.
Switch que recupera la alimentación, pero no restablece un puerto bloqueado.
Módulo SFP no reconocido.
Condensación alrededor de entradas de cable.
Respaldo que alimenta el switch, pero no todos los equipos auxiliares necesarios.

Registrar las evidencias de puesta en marcha para la entrega

La documentación final debe permitir que otro técnico entienda, mantenga y repare la instalación sin reconstruir su diseño desde cero. Entregue información verificable, no solo fotografías generales.

Incluya como mínimo:

Esquema energético y de red actualizado.
Modelos y versiones instalados.
Hojas de datos vigentes utilizadas para la selección.
Tensiones nominales y rangos admitidos.
Polaridad, conectores y pinout.
Inventario de puertos y cargas.
Presupuesto PoE calculado y medido.
Configuración de puertos de 24 V, 48 V o alimentación negociada.
Ajustes de conversores.
Identificación de protecciones y seccionadores.
Plan de direccionamiento, VLAN y gestión.
Modelos de módulos SFP y tipo de enlace.
Valores de batería y sistema solar relevantes para mantenimiento.
Resultados de las pruebas de fallo y recuperación.
Fotografías de cableado, tierras, prensaestopas y etiquetas.
Copia de seguridad de la configuración.
Procedimiento de apagado, aislamiento y rearranque.
Lista de desviaciones respecto al diseño inicial.

Registre las mediciones indicando en qué condiciones se tomaron: carga activa, estado de la batería, equipos conectados y punto exacto de medida. Un valor de tensión sin contexto tiene una utilidad limitada para diagnosticar problemas posteriores.

Checklist final antes de aprobar la instalación

Antes de la entrega, confirme:

Como siguiente paso, compare los modelos de Maxsol enlazados con el número de puertos, la demanda por carga, las distancias de cable, la fuente disponible, el entorno y las funciones de gestión del proyecto. Antes de instalar, confirme siempre en la documentación vigente la tensión, polaridad, pinout, protocolo PoE, protecciones y compatibilidad de cada componente.
