Red PoE solar aislada para CCTV y enlaces 24/7

Un sistema PoE aislado para CCTV y redes inalámbricas debe diseñarse como una cadena completa: generación solar, almacenamiento, conversión, switch, cámaras, radioenlace y conectividad en el extremo remoto. Para aspirar a un servicio continuo no basta con sumar vatios; también hay que comprobar tensiones, consumo simultáneo, ancho de banda, alimentación en ambos extremos del enlace, prioridades de carga y comportamiento después de un apagado.

La disponibilidad 24/7 es un objetivo de diseño, no una garantía derivada de la potencia nominal del panel o de la batería. Una instalación robusta define primero qué servicios deben mantenerse, cuánto tiempo puede tolerar una interrupción y qué equipos deben recuperarse automáticamente.

Definir servicios de red y objetivos de disponibilidad

Antes de seleccionar equipos, conviene enumerar todos los servicios que utilizará el emplazamiento. Esta lista determina tanto la potencia necesaria como la arquitectura de comunicaciones.

En una instalación habitual pueden coexistir:

• Cámaras IP fijas, PTZ, térmicas o con iluminación infrarroja.
• Switch PoE y equipos auxiliares de red.
• Radio CPE para el enlace de retorno.
• Router móvil, punto de acceso o módem.
• Grabador local, almacenamiento en cámara o envío a un NVR remoto.
• Sensores, control de accesos, altavoces o dispositivos de alarma.
• Controlador solar y equipos de telemetría.
• Calefacción, ventilación u otros elementos del armario exterior.

Para cada servicio deben documentarse cuatro condiciones:

1. Prioridad: crítica, necesaria o prescindible durante una contingencia.
2. Consumo normal y máximo: incluido el incremento nocturno de cámaras con infrarrojos, motores PTZ o radios transmitiendo.
3. Tiempo de interrupción aceptable: desde cero interrupciones planificadas hasta varios minutos de recuperación.
4. Dependencias: por ejemplo, una cámara operativa no aporta vídeo remoto si el radioenlace del otro extremo está apagado.

Una matriz sencilla ayuda a establecer prioridades:

Servicio	Prioridad orientativa	Acción con batería baja	Recuperación esperada
Cámara de acceso principal	Crítica	Mantener mientras sea viable	Automática
Radioenlace de retorno	Crítica	Mantener en ambos extremos	Automática y coordinada
Cámaras secundarias	Media	Desconectar por etapas	Automática o programada
Punto de acceso de mantenimiento	Baja	Desconectar primero	Manual o programada
Grabación local	Según proyecto	Mantener si preserva evidencias	Verificar integridad tras reinicio

Las prioridades son decisiones del proyecto, no reglas universales. En algunos sistemas será preferible conservar la grabación local aunque se interrumpa la transmisión; en otros, el centro de control necesitará vídeo en directo y el radioenlace tendrá la misma prioridad que las cámaras.

Dibujar la topología de cámaras, radios y backhaul

El esquema debe representar por separado la alimentación y el tráfico de datos. Una topología típica de un emplazamiento aislado podría organizarse así:

1. El panel y el controlador cargan la batería del emplazamiento A.
2. La batería alimenta el switch mediante una interfaz de tensión compatible.
3. Los puertos PoE alimentan varias cámaras y, si corresponde, el radio CPE.
4. El CPE del emplazamiento A establece el enlace inalámbrico con un segundo CPE.
5. El CPE del emplazamiento B necesita su propia alimentación, aunque allí exista red eléctrica.
6. Desde el emplazamiento B, el tráfico continúa hacia el NVR, el router o el centro de control.

El error más frecuente es presupuestar únicamente el consumo del extremo solar. Un radioenlace punto a punto necesita equipos activos en los dos lados. Si el extremo B pierde alimentación, acceso a Internet o conectividad con el NVR, el sistema remoto deja de ser accesible aunque el emplazamiento A siga funcionando.

El CPE inalámbrico Maxsol CPE295 de 5,8 GHz documenta una antena direccional MIMO 2x2 de 14 dBi, un puerto Gigabit LAN, alimentación IEEE 802.3af/at o DC de 9-48 V y un consumo a plena carga de 6,5 W. Son datos para la preselección, no una garantía de alcance ni de caudal útil. La distancia viable depende de la línea de visión, la zona de Fresnel, la alineación, las interferencias, el ancho de canal y las reglas radioeléctricas aplicables.

Calcular tráfico normal, máximo y degradado

El ancho de banda no debe basarse solo en el número de cámaras. Hay que considerar:

• Resolución, imágenes por segundo y códec.
• Bitrate variable o constante.
• Escenas con movimiento, lluvia, vegetación o ruido nocturno.
• Flujos principal y secundario.
• Audio, metadatos y señalización.
• Acceso simultáneo de operadores.
• Margen para gestión, actualizaciones y retransmisiones.
• Capacidad real del backhaul en ambos sentidos.

Si el enlace se degrada, debe estar decidido qué ocurre: reducir bitrate, utilizar un flujo secundario, seguir grabando localmente o perder temporalmente alguna cámara. Esa política debe configurarse y probarse; no conviene asumir que todos los dispositivos reaccionarán de manera coordinada.

Ejemplo hipotético de carga simultánea

El siguiente ejemplo es una hipótesis de diseño, no una medición de producto ni una autonomía garantizada:

Carga	Cantidad	Supuesto por unidad	Total hipotético
Cámara IP en funcionamiento normal	4	8 W	32 W
Las mismas cámaras en pico nocturno	4	12 W	48 W
CPE295 a plena carga documentada	1	6,5 W	6,5 W
Consumo interno del switch y pérdidas	—	Pendiente de confirmar	No incluido

En este supuesto, las cargas conectadas alcanzarían 38,5 W en estado normal y 54,5 W durante el pico nocturno, antes de añadir el consumo del switch, las pérdidas de conversión y cualquier equipo auxiliar. El presupuesto debe comprobarse con todos los puertos activos al mismo tiempo, no sumando consumos medios de periodos distintos.

Para desarrollar el cálculo por puerto, clases PoE, picos y margen operativo, puede utilizarse la guía sobre cómo calcular el presupuesto PoE para cámaras de seguridad.

Ajustar tensión de batería, switch e interfaces por puerto

La compatibilidad eléctrica debe verificarse antes de comparar capacidades nominales. Que una batería disponga de suficientes vatios-hora no significa que pueda conectarse directamente a cualquier switch.

El sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, una batería LiFePO4 de 12,8 V y 60 Ah, un controlador MPPT y tres salidas DC de 12 V. La comunicación RS485 es opcional.

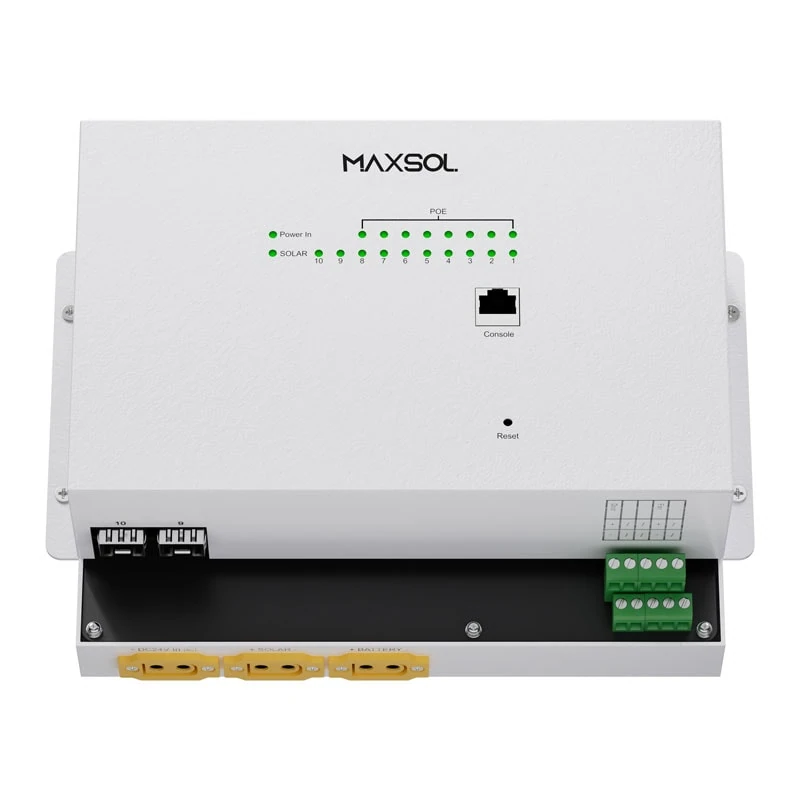

Por otra parte, el switch PoE industrial solar gestionable IOT2802SFG-S documenta ocho puertos PoE Gigabit, dos puertos SFP, un presupuesto PoE de 120 W, compatibilidad BT de 90 W, supervisión de panel y batería, y entradas de panel y batería de DC 22-29,2 V. También documenta PoE configurable a 24 V o 48 V en los puertos 3 y 4.

Por tanto, una batería de 12,8 V no debe conectarse directamente a una entrada que requiere DC 22-29,2 V. Los dos productos representan alternativas de arquitectura o componentes para estudiar por separado; no constituyen un conjunto cuya compatibilidad esté validada.

Antes de aprobar una arquitectura hay que comprobar:

Punto de compatibilidad	Qué confirmar
Entrada del switch	Intervalo de tensión, polaridad, corriente máxima y protección
Batería	Tensión nominal, límites operativos y sistema de protección
Controlador solar	Límites de tensión, corriente y potencia fotovoltaica
Carga de batería	Perfil de carga y temperaturas permitidas
Salidas PoE	Estándar, tensión, potencia por puerto y asignación física
Dispositivos no PoE estándar	Necesidad de salida pasiva, convertidor o inyector específico
Radio CPE	Alimentación PoE o DC elegida y cableado correspondiente
Protecciones	Coordinación de fusibles, sobretensiones, puesta a tierra y seccionamiento

No debe suponerse que un puerto configurable a 24 V o 48 V es apropiado para cualquier dispositivo. Hay que verificar el modo de alimentación requerido por la cámara o radio, la asignación real de puertos y la configuración suministrada. También debe confirmarse en la ficha vigente qué puertos admiten cada función y bajo qué límites.

Planificar supervisión, prioridad de cargas y recuperación

Una red remota necesita informar de su estado antes de agotar la batería. Como mínimo, la supervisión debería cubrir:

• Tensión y estado de la batería.
• Producción fotovoltaica y estado del controlador.
• Consumo total y, cuando sea posible, consumo por puerto.
• Estado de los enlaces Ethernet, SFP y radio.
• Pérdida de cámaras o cambios frecuentes de enlace.
• Temperatura del armario y de los componentes relevantes.
• Capacidad de almacenamiento y estado de grabación.
• Tiempo desde el último reinicio.
• Alarmas persistentes y eventos de batería baja.

El IOT2802SFG-S documenta supervisión de panel fotovoltaico y batería, pero el alcance exacto de la telemetría, sus interfaces y su integración con la plataforma de gestión deben comprobarse en la configuración concreta.

Establecer una secuencia de desconexión

Cuando la energía disponible cae por debajo de un umbral, apagar todas las cargas a la vez puede eliminar tanto la vigilancia como el acceso remoto. Resulta más útil establecer etapas:

1. Desconectar servicios de mantenimiento no esenciales.
2. Desactivar cámaras secundarias o funciones auxiliares.
3. Mantener cámaras críticas, switch y backhaul.
4. Conservar grabación local o transmisión remota según la prioridad acordada.
5. Ejecutar un apagado controlado si el sistema se aproxima al límite seguro de la batería.

Los umbrales deben ajustarse al tipo de batería, al controlador y a las condiciones del proyecto. No deben copiarse valores genéricos sin verificar las especificaciones vigentes.

Decidir cómo se reiniciará cada equipo

Un reinicio remoto puede resolver un bloqueo, pero también puede dejar el emplazamiento incomunicado. Antes de habilitarlo conviene responder:

• ¿Puede reiniciarse un solo puerto sin apagar el enlace de retorno?
• ¿El radio remoto recupera su configuración después de perder energía?
• ¿El switch inicia correctamente con todas las cargas PoE conectadas?
• ¿Existe una espera escalonada para evitar un pico simultáneo?
• ¿Qué ocurre si una cámara defectuosa consume repetidamente por encima de lo previsto?
• ¿Puede accederse al sistema por una vía alternativa si falla el backhaul principal?

Las funciones de VLAN, supervisión, control de puertos y recuperación suelen influir en esta decisión. Si se necesita revisar esos conceptos antes de especificar el equipo, la comparación entre switches PoE gestionables y no gestionables explica qué capacidades resultan relevantes para una red de vigilancia.

Validar el funcionamiento nocturno y el comportamiento al reiniciar

La validación debe reproducir las condiciones más exigentes previsibles, especialmente el periodo nocturno. Una cámara puede aumentar su consumo al activar iluminadores infrarrojos, calefacción o movimiento PTZ, mientras el panel deja de producir y toda la carga pasa a la batería.

La capacidad nominal de 768 Wh de una batería, por ejemplo, no equivale a 768 Wh entregados de forma utilizable a las cargas. Influyen los límites del sistema de protección, la profundidad de descarga permitida, la temperatura, las pérdidas del controlador y del cableado, la conversión de tensión, el consumo interno de los equipos y el envejecimiento. Por ello, no existe una autonomía universal ni puede deducirse una garantía 24/7 solo a partir de los Wh nominales.

Secuencia práctica de puesta en servicio

1. Revisar el diseño sobre plano. Confirmar tensiones, polaridad, fusibles, secciones de cable, puertos y prioridades.
2. Probar cada carga por separado. Verificar arranque, consumo normal y pico de cada cámara, radio y equipo auxiliar.
3. Activar todas las cargas simultáneamente. Comprobar presupuesto total y límites por puerto.
4. Validar la red local. Revisar direccionamiento, VLAN, sincronización horaria, grabación y acceso de gestión.
5. Alinear y probar el radioenlace. Medir estabilidad en ambos sentidos y no limitarse al indicador de señal.
6. Generar tráfico representativo. Abrir todos los flujos previstos, incluida visualización y grabación simultáneas.
7. Reproducir el estado nocturno. Activar infrarrojos y demás funciones de mayor consumo.
8. Simular una reducción de energía controlada. Confirmar alarmas y desconexión de cargas según la prioridad definida.
9. Probar un corte y retorno de alimentación. Observar el orden de arranque y la recuperación de cámaras, switch, radio y grabación.
10. Repetir la prueba sin intervención local. El sistema debe alcanzar un estado conocido o emitir una alarma útil.

También debe probarse el extremo no solar del backhaul. Un SAI, una fuente o una conexión de red inadecuados en ese lado pueden anular toda la disponibilidad lograda en el emplazamiento remoto.

Criterios de aceptación del reinicio

El proyecto debería fijar por escrito:

• Tiempo máximo para recuperar vídeo y gestión.
• Servicios que deben arrancar automáticamente.
• Número de intentos de reinicio permitidos.
• Estado esperado después de una descarga profunda protegida.
• Procedimiento si el radioenlace no vuelve a asociarse.
• Registro de la causa del apagado.
• Intervenciones que exigen desplazamiento al emplazamiento.

Aceptar que puede producirse un reinicio no significa aceptar un comportamiento indeterminado. La red debe recuperarse en un orden previsible y conservar su configuración.

Lista de entrega y mantenimiento

La entrega técnica debería incluir una lista verificable y no solo fotografías de la instalación.

Documentación de diseño

• Diagrama de alimentación y topología de datos.
• Inventario de equipos y versiones de firmware.
• Tabla de puertos, direcciones IP, VLAN y prioridades.
• Consumo normal y máximo utilizado en los cálculos.
• Presupuesto PoE total y límite comprobado por puerto.
• Configuración del radioenlace en los dos extremos.
• Umbrales de alarma, desconexión y reconexión.
• Copias de seguridad de las configuraciones.
• Criterios de aceptación y resultados de puesta en servicio.

Comprobaciones físicas

• Orientación y ausencia de sombras relevantes sobre el panel.
• Sujeción, ventilación y sellado del armario.
• Separación y protección del cableado.
• Polaridad y apriete de terminales.
• Fusibles, seccionamiento y protección contra sobretensiones.
• Puesta a tierra según el diseño aplicable.
• Prensaestopas, conectores y bucles de goteo.
• Etiquetado legible en ambos extremos de cada cable.
• Alineación, estabilidad mecánica y línea de visión del radio.

Mantenimiento periódico

• Limpiar e inspeccionar el panel según el entorno.
• Revisar corrosión, humedad, conectores y fijaciones.
• Comparar tendencias de batería y generación con periodos anteriores.
• Investigar reinicios, pérdidas de enlace y cambios de consumo.
• Verificar la grabación mediante reproducción, no solo mediante indicadores.
• Probar las alarmas y la ruta de notificación.
• Revisar espacio de almacenamiento y sincronización horaria.
• Confirmar que las copias de configuración siguen siendo recuperables.
• Repetir la prueba nocturna tras añadir cámaras o modificar perfiles de vídeo.
• Revisar las fichas actuales antes de sustituir baterías, paneles, controladores o fuentes.

Una red PoE solar bien planteada integra potencia, comunicaciones y recuperación como un único sistema. El siguiente paso es comparar los modelos Maxsol enlazados con el número de puertos, las cargas simultáneas, la distancia del radioenlace, la tensión de batería, el entorno y las funciones de gestión del proyecto, verificando siempre la ficha técnica y la configuración suministrada.
