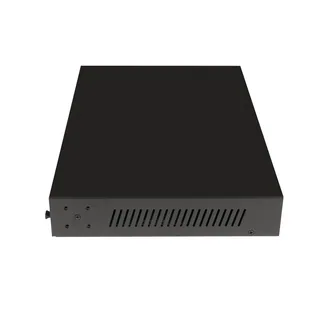

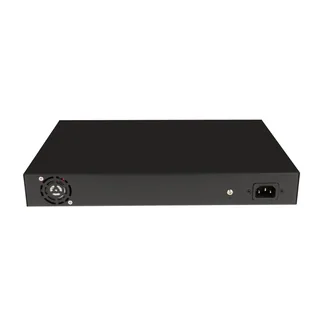

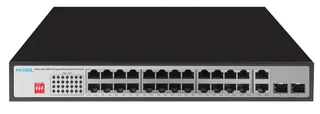

Modelo: PS12402FG

Conmutador PoE Gigabit no gestionado, 24 puertos, 300W

Conmutador PoE Gigabit no gestionado de largo alcance con 24 puertos, 2 enlaces ascendentes RJ45 Gigabit y 2 SFP, un presupuesto de potencia PoE de 300W, modo Extend de 300m, VLAN y watchdog.

Características clave

24 puertos PoE Gigabit, 2 enlaces ascendentes RJ45 Gigabit y 2 enlaces ascendentes SFP Gigabit
Todos los puertos PoE admiten IEEE 802.3af/at y suministran hasta 30W por puerto
Los modos DIP E/V/W ofrecen Extend hasta 300m, aislamiento VLAN y funciones de watchdog PoE con IA
Presupuesto total de potencia PoE de 300W con fuente de alimentación AC integrada
Capacidad de conmutación sin bloqueo de 56Gbps
Instalación de sobremesa, en pared o en rack de 1U

Enviar consulta por correo electrónicosales@maxsol-tech.com

Fichas técnicasDescargar Ver

Especificaciones

Interfaces

Modelo: PS12402FG
Puertos fijos: 24 × puertos PoE 10/100/1000Base-T/TX (datos/alimentación); 2 × puertos de enlace ascendente RJ45 10/100/1000Base-T/TX (datos); 2 × ranuras de enlace ascendente SFP 100/1000Base-X (datos)
Estándar PoE: Todos los puertos PoE admiten IEEE 802.3af/at y suministran hasta 30W por puerto
Protocolos de red: IEEE 802.3 10BASE-T; IEEE 802.3i 10Base-T; IEEE 802.3x; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X; IEEE 802.3u 100Base-FX
Modos del selector DIP: E – Modo Extend: transmisión de hasta 300m con ajuste automático de velocidad por puerto (limitada a 10Mbps); V – Modo VLAN: aísla los puertos PoE y mantiene la comunicación con los enlaces ascendentes; W – Modo Watchdog: detecta las cámaras IP que no responden y reinicia automáticamente su alimentación PoE
Características de los puertos Ethernet: Detección automática 10/100/1000Base-T(X), dúplex completo/semidúplex y auto MDI/MDI-X
Características de los puertos de fibra: Ranuras SFP Gigabit; los módulos de fibra se venden por separado, con opciones LC monomodo o multimodo y de fibra única o doble

Rendimiento del conmutador

Capacidad de conmutación: 56Gbps
Tasa de reenvío: 41.67Mpps
Tabla de direcciones MAC: 8K
Memoria de búfer: 4M
Modo de reenvío: Almacenamiento y reenvío
Transmisión por par trenzado: 10BASE-T: cable UTP Cat5 hasta 300m; 100BASE-TX y 1000BASE-T: cable UTP Cat5 o superior hasta 100m
Pines de alimentación: 1/2(+), 3/6(-)
Fuente de alimentación: 300W, AC 100–240V, 50–60Hz
Consumo de energía: Consumo en espera <5W; a plena carga <300W

Características físicas

Indicadores LED: PWR (verde); Link/Act de los puertos 1–28 (verde)
Temperatura y humedad de funcionamiento: De -20°C a +55°C; 5%–90% RH, sin condensación
Temperatura y humedad de almacenamiento: De -40°C a +75°C; 5%–95% RH, sin condensación
Instalación: Sobremesa, montaje en pared o rack de 1U
Protección: IEC 61000-4-2 ESD: ±8kV por contacto y ±15kV por aire; IEC 61000-4-5 contra sobretensiones: alimentación CM ±4kV / DM ±2kV y puertos ±4kV
Dimensiones: 330 × 215 × 44mm
Peso neto/bruto: <2.5kg / <3kg
Nivel de protección: IP30

Contenido del paquete

conmutador: 1 unidad
Cable de alimentación: 1 unidad
Guía de instalación rápida: 1 unidad
