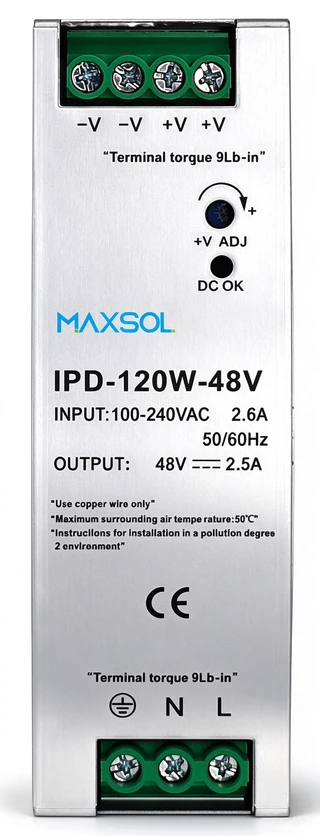

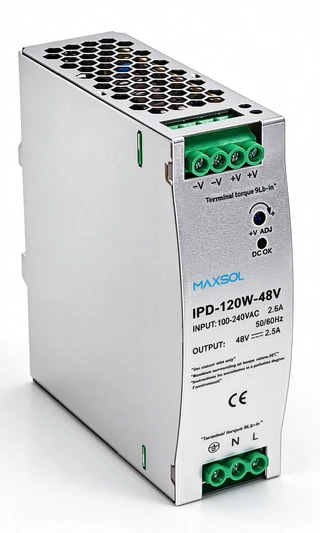

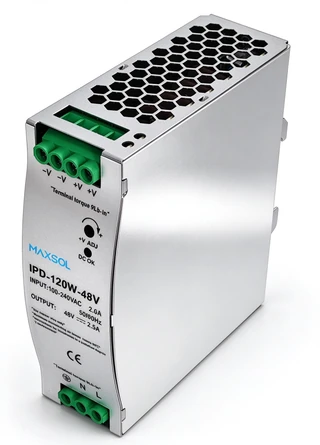

Modelo: IPD-120W-48V

Fuente de alimentación industrial de 48 V CC y 120 W para carril DIN

Fuente de alimentación de alta eficiencia para carril DIN, con salida de 48 V DC y 120 W. Diseño compacto y protección contra sobrecargas para automatización industrial.

Características clave

Fuente de alimentación industrial para carril DIN (48 V/120 W)
Salida: 48V DC, 2.5A (0–2.5A), 120W
Rizado y ruido: 480mV
Ajuste de tensión: 47.2–48.8V
Entrada: 100–240 VAC, 47–63 Hz
Corriente de entrada: 2.25A @115V / 1.3A @230V
Eficiencia: 86%
Protección: OLP / OVP / SCP
Tamaño: 40 × 125.2 × 113,5 mm

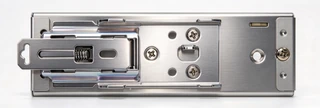

Montaje: carril DIN

Enviar consulta por correo electrónicosales@maxsol-tech.com

Fichas técnicasDescargar Ver

Especificaciones

Salida

Modelo

IPD-120W-48V

Tensión DC

48V

Corriente nominal

2.5A

Rango de corriente

0-2.5A

Potencia nominal

120W

Rizado y ruido

480mV

Rango de ajuste de tensión

47.2~48.8V

TOLERANCIA DE TENSIÓN, nota 3

±2.0％

Regulación lineal

±0.5%

Regulación de carga

±1%

Tiempo de arranque

≤1000ms/230VAC (Carga completa)

≤2000ms/115VAC (Carga completa)

Tiempo de mantenimiento de la salida (típ.)

30ms/230VAC (Carga completa)

Entrada

Rango de tensión

100-240VAC

Rango de frecuencia (Hz)

47~63Hz

Eficiencia(Typ.)

86%

Corriente de AC(Typ.)

1A Max 220VAC

2A Max 110VAC

Corriente de irrupción (típ.)

Arranque en frío: <50A/230VAC

Corriente de fuga

<0.75mA/240VAC

Protección

Protección de cortocircuito

Método de protección: modo de reintento intermitente (Hiccup), recuperación automática tras eliminar la anomalía

Protección de sobrecarga

110%~150% de la potencia nominal de salida

Método de protección: modo de reintento intermitente (Hiccup), recuperación automática tras eliminar la anomalía

Condiciones de funcionamiento

Temperatura de trabajo(°C): -10℃ – +45℃
Temperatura de trabajo(°C): 20% – 90%RH, sin condensación
Temperatura de almacenamiento, humedad: 20°C – +85°C, 10% – 95%RH, sin condensación
Coeficiente de temperatura: ±0.3‰（ 0 – 50℃ ）
Resistencia a la vibración: 10-500Hz, 2g, 10 minutos/ciclo, 60 minutos cada uno para ejes X, Y y Z

Normas de seguridad

Tensión soportada (VAC): I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
Referencia estándar de seguridad: Diseñado para normas EN/UL60950-1 y GB4943
Resistencia al aislamiento: I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25°C

Paquete

tamaño del producto: 40*125.2*113.5(mm)(W*H*D)
Peso: 0,4 kg
